Hva er en Grid-Tie-inverter?

Solcellepaneler produserer likestrøm (DC) - men hjemmet ditt, kontoret ditt og strømnettet går alle på vekselstrøm (AC). En grid-tie-inverter bygger bro over dette gapet. Den konverterer DC-utgangen til solcellepanelet til nettkompatibel vekselstrøm, synkroniserer den utgangen med verktøyets spenning og frekvens, og styrer strømmen av elektrisitet mellom systemet og nettverket.

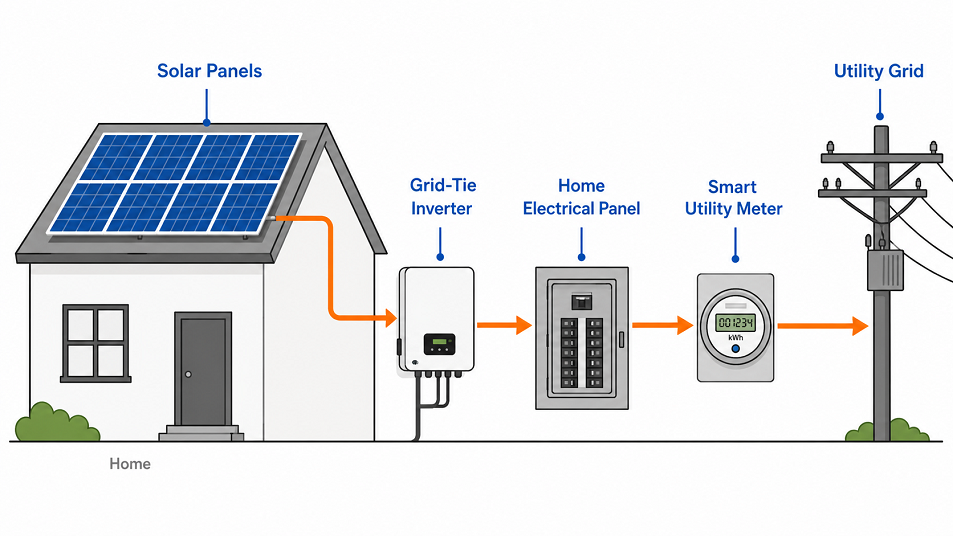

En typisk nettbasert solcelleinstallasjon består av tre kjerneelementer: PV-arrayen som fanger opp sollys, nettbundne invertere for bolig- og kommersielle solcelleanlegg som konverterer og administrerer strøm, og en toveis smartmåler som registrerer nøyaktig hvor mye energi du henter fra nettet og hvor mye du eksporterer tilbake. I motsetning til off-grid-systemer, som er avhengige av batteribanker for å fungere uavhengig, bruker et nettbundet oppsett forsyningsnettverket som en buffer – trekker fra det når solenergien kommer til kort, og mater overskuddskraft tilbake når produksjonen overstiger etterspørselen.

Denne arkitekturen gjør nettbundne systemer til den mest kostnadseffektive og utbredte typen solcelleinstallasjoner, spesielt i urbane og forstadsområder med stabil nettilgang. Det er ikke behov for dyr batterilagring for å opprettholde kontinuerlig strøm, og økonomien forbedres ytterligere gjennom nettomåleprogrammer som krediterer brukerne for strømmen de returnerer til nettet.

Hvordan en Grid-Tie-inverter fungerer

Høyeffektive PV-paneler generere DC-elektrisitet hvis spenning og strøm varierer kontinuerlig med sollysintensitet, temperatur og skygge. Inverterens første oppgave er å kondisjonere denne fluktuerende inngangen til noe stabilt og brukbart. Internt filtrerer et inngangstrinn den rå DC, en inverterbro bruker høyhastighets svitsjetransistorer (typisk IGBT-er) for å simulere en AC-bølgeform, og et utgangsfilter jevner ut resultatet til en ren sinusbølge som samsvarer med nettstandarder.

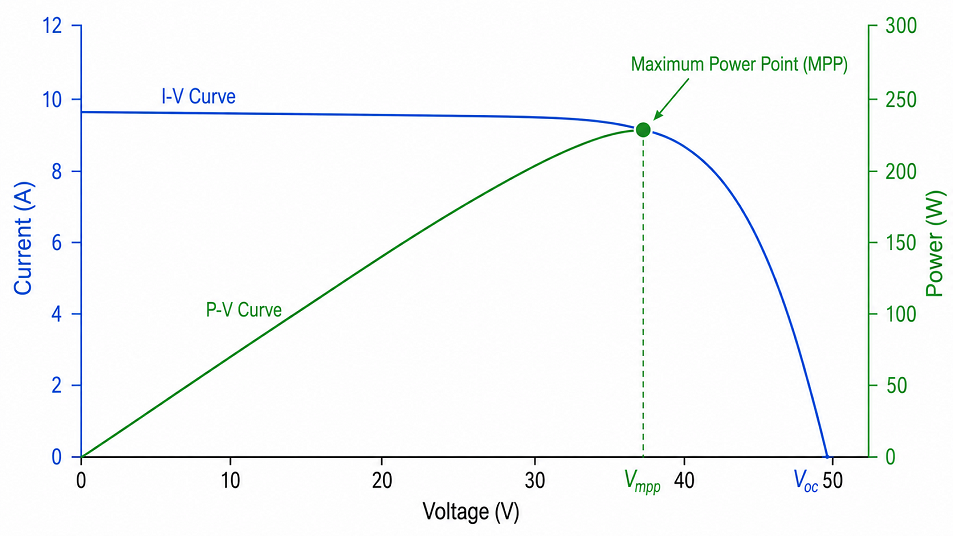

Parallelt med denne konverteringsprosessen er Maximum Power Point Tracking (MPPT). Solcellepaneler fungerer ikke med en fast utgang - kraftkurven deres skifter avhengig av forholdene, og det er alltid en spesifikk spenning-strømkombinasjon som gir høyest mulig watt. MPPT-algoritmer prøver kontinuerlig panelarrayen og justerer omformerens driftspunkt for å holde seg på den toppen. I praksis kan et godt implementert MPPT-system gjenvinne flere prosentpoeng energi som ellers ville gått tapt ved suboptimale panelforhold, spesielt i systemer med delvis skyggelegging eller blandede panelorienteringer.

Den tredje og mest sikkerhetskritiske funksjonen er nettsynkronisering. Før omformeren eksporterer en enkelt watt, må den låse seg på nettets spenning, frekvens og fase. Enhver mismatch vil skape interferens eller i verste fall skade utstyr. Moderne omformere oppnår denne låsen i løpet av sekunder etter oppstart og overvåker nettparametere kontinuerlig. Hvis nettet går ned - på grunn av en feil, vedlikeholdsarbeid eller et strømbrudd - oppdager omformeren tapet og slår av utgangen umiddelbart. Dette beskyttelse mot øy forhindrer at systemet ved et uhell gir strøm til linjer som forsyningsarbeidere antar er strømløse, og det er en obligatorisk funksjon under alle større nettsammenkoblingsstandarder over hele verden.

Typer Grid-Tie-invertere

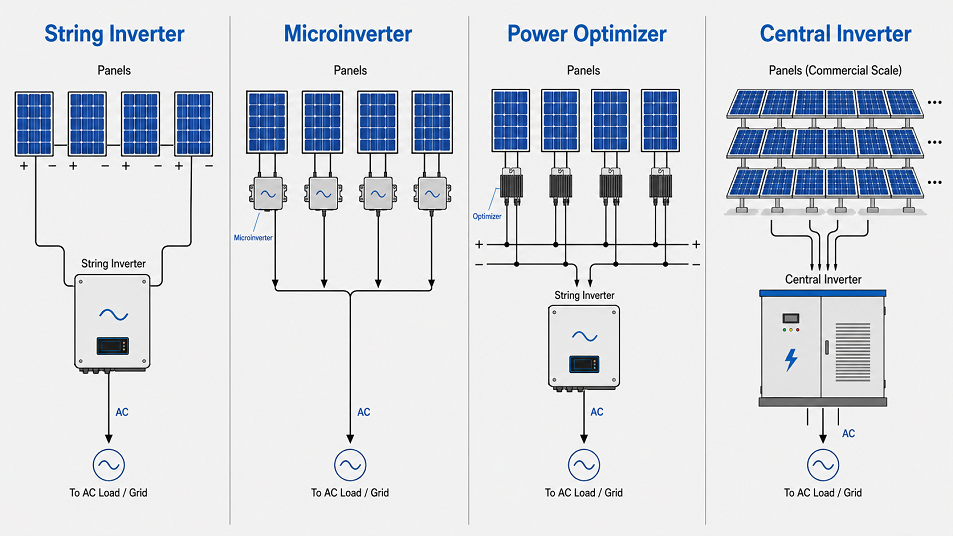

Ikke alle grid-tie-invertere deler den samme arkitekturen. Riktig topologi avhenger av systemstørrelse, taklayout, skyggeforhold og budsjett. De fire hovedtypene gjør forskjellige avveininger mellom kostnad, ytelse og fleksibilitet.

For de fleste boliginstallasjoner i Europa forblir strenginvertere standardvalget – de er moden teknologi, enkle å installere og godt støttet. Mikrovekselrettere for optimalisering på panelnivå er stadig mer populære for hjem med kvistvinduer, skorsteiner eller tak med flere tak der skyggelegging er uunngåelig. Strømoptimalisatorer inntar en praktisk mellomting: de leverer MPPT-ytelse på panelnivå til en lavere totalkostnad enn et komplett mikroinvertersystem, samtidig som de holder hovedkonverteringsmaskinvaren sentralisert.

Nøkkelspesifikasjoner og funksjoner å sammenligne

Inverterdataark kan være tette, men en håndfull spesifikasjoner styrer det meste av beslutningsprosessen for både bolig- og kommersielle kjøpere.

Effektivitet er prosentandelen av DC-inngangseffekten som er konvertert til brukbar AC-utgang. De fleste kvalitetsgrid-tie-invertere oppnår toppeffektivitet mellom 97 % og 98,5 %. En mer nyttig målestokk er det vektede effektivitetstallet – enten European Efficiency (η_EU) eller CEC Efficiency brukt i California – fordi disse står for variasjoner i produksjonsnivået i den virkelige verden i stedet for bare å rapportere best-case-toppen. En effektivitetsforskjell på 0,5 % over et 10 kW-system gir en målbar effekt på årlig utbytte.

MPPT-kanaltall betyr mer enn mange kjøpere er klar over. En enkelt-MPPT-inverter behandler hele arrayet som én elektrisk enhet, så skyggelegging eller tilsmussing på én streng påvirker alt. Invertere med to eller flere uavhengige MPPT-innganger gjør at forskjellige takseksjoner - eller strenger med forskjellige panelantall - kan optimaliseres separat. For enhver installasjon med mer enn én takflate, anbefales multi-MPPT sterkt.

IP-klassifisering og driftstemperaturområde avgjør om en omformer kan monteres utendørs. IP65-klassifiserte enheter er forseglet mot støv og vannstråler, egnet for eksponert veggmontering. IP20 eller IP21 enheter må beskyttes mot vær og vind. I det europeiske klimaet, der temperaturene kan svinge mellom −20 °C om vinteren og 60 °C på en sørvendt vegg om sommeren, må du bekrefte omformerens driftsområde med full effekt før du spesifiserer det.

Kommunikasjonsgrensesnitt – Wi-Fi, Ethernet, RS485 eller Modbus – bestemmer hvordan omformeren integreres med overvåkingsplattformer og energistyringssystemer i bygninger. For privatbrukere er skybasert overvåking via en smarttelefonapp vanligvis tilstrekkelig. For kommersielle operatører muliggjør RS485- eller Modbus-tilkobling integrasjon med SCADA-systemer på stedet og automatisert feilvarsling.

Økonomiske og miljømessige fordeler

Den mest direkte økonomiske fordelen med et nettbundet solsystem er reduksjonen i elektrisitet kjøpt fra verktøyet. I dagslys utligner solenergi forbruket i sanntid. Eventuelt overskudd strømmer til nettet, og de fleste europeiske land har en eller annen form for kompensasjon for den eksporten - enten en fast innmatingstariff, en nettomålerordning eller et insentiv til eget forbruk.

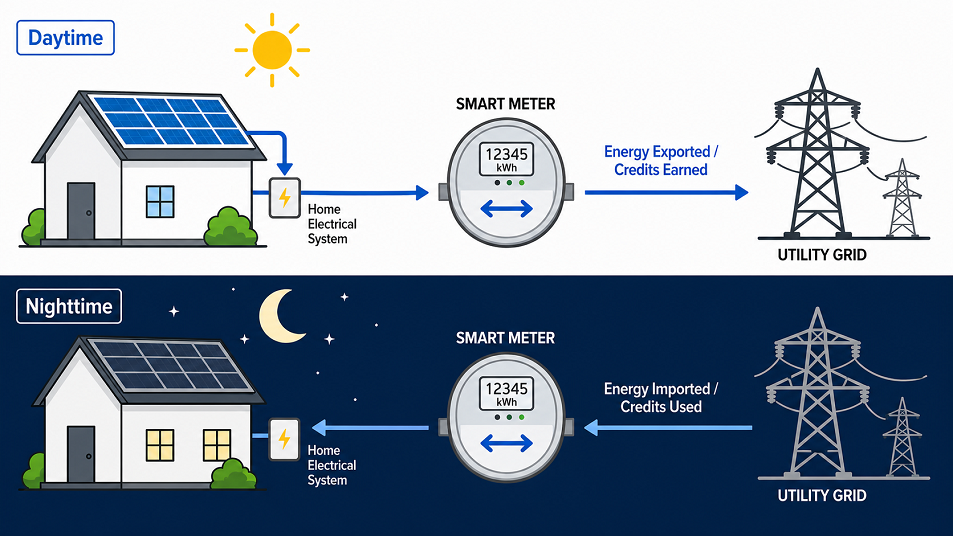

Under et typisk nettomåleskjema registrerer smartmåleren både energien du henter fra nettet og energien du eksporterer. På faktureringstidspunktet krediteres det eksporterte beløpet mot forbruket ditt, noe som reduserer nettovolumet du betaler for. Moderne toveis smarte målere håndterer dette regnskapet automatisk og presist - i motsetning til de eldre analoge spinning-plate-målerne de erstattet. I måneder der solproduksjonen er høy og husholdningenes etterspørsel er moderat, er det mulig å redusere strømregningen til nett til nesten null.

Miljøsaken er grei. Hver kilowattime generert av et nettbundet solsystem fortrenger en kilowattime som ellers ville blitt produsert av termisk generasjon - kull, gass eller olje - på nettet. Over en systemlevetid på 25 år vil en typisk 8 kW boliginstallasjon i Sentral-Europa kompensere for omtrent 150–200 tonn CO₂, avhengig av det lokale nettets karbonintensitet. For virksomheter med forpliktelser om bærekraftsrapportering, gir nettbundet solenergi målbare og etterprøvbare omfang 2-utslippsreduksjoner.

Energikostnadsstabilitet er en sekundær, men stadig mer verdsatt fordel. Elektrisitetsprisene i Europa har vært svært ustabile de siste årene. En solcelleinstallasjon med en nettbundet omformer låser en del av energiforsyningen din til nesten null marginale kostnader, og gir en grad av isolasjon fra fremtidige tarifføkninger. For brukere som ønsker å utvide denne beskyttelsen ytterligere, er overgangen til en hybrid inverter med batterilagring et logisk neste skritt – og mange strenginvertere på markedet i dag er designet for å akseptere et lagringstillegg uten å kreve en fullstendig systemutskifting.

Bolig vs. kommersielle installasjoner

Grid-tie-invertere betjener begge markedene, men kravene divergerer betydelig når du går forbi den grunnleggende konverteringsfunksjonen.

Boligsystemer i Europa varierer vanligvis fra 3 kW til 20 kW, dekket av en eller et lite antall enfase- eller trefase-strenginvertere. Dimensjonering er vanligvis enkel: match vekselretterens nominelle AC-utgang til 80–110 % av arrayens DC-toppeffekt. En beskjeden underdimensjonering - kjent som DC-overdimensjonering - er vanlig praksis fordi solcellepaneler sjelden produserer sin nominelle toppeffekt samtidig, og det forbedrer omformerens effektivitet ved delbelastningene som dominerer det meste av dagen. Hvis fremtidig utvidelse er planlagt, velg en omformer med takhøyde i DC-inngangen, eller design systemet slik at en ekstra enhet kan legges til parallelt. Vår solcellesett for boliger for hjemmeinstallasjoner er forhåndstilpasset til inverterkapasitet for å forenkle denne beslutningen.

Kommersielle installasjoner introduserer ekstra kompleksitet. Systemer over 100 kW krever generelt trefase sentrale omformere, formelle nettforbindelsesavtaler med distribusjonsnettoperatøren (DNO) og teknisk sign-off på beskyttelsesreléinnstillingene. Overvåkingskravene er også mer krevende: anleggsledere trenger vanligvis dashboard i sanntid, automatiserte feilmeldinger og historiske avkastningsdata for ytelsesrapportering. Avanserte overvåkingsplattformer kan integrere solenergiproduksjonsdata med bygningsenergistyringssystemer, og muliggjøre automatiserte lastskiftestrategier som øker andelen egenforbrukt solenergi og ytterligere reduserer nettimportkostnadene.

Begge segmentene drar nytte av de samme økonomiske kjernedriverne – reduserte strømregninger, eksportinntekter og potensiell berettigelse for grønne tariffer eller bærekraftssertifikater – men tilbakebetalingstidslinjen og den passende inverterarkitekturen er forskjellig nok til at bolig- og kommersielle prosjekter bør spesifiseres separat.

Installasjon, vedlikehold og feilsøking

Grid-tie-inverterinstallasjon involverer strømførende AC-tilkoblinger og en formell varslings- eller godkjenningsprosess med den lokale distribusjonsnettoperatøren. I de fleste europeiske land må dette arbeidet utføres av en sertifisert elektriker eller autorisert solcelleinstallatør. Gjør-det-selv-installasjon er teknisk mulig i noen jurisdiksjoner, men ugyldiggjør vanligvis produsentens garanti, oppfyller kanskje ikke forsikringsselskapets krav, og i enkelte markeder er det rett og slett ikke tillatt uten DNO-godkjenning levert av en kvalifisert fagperson.

Det daglige vedlikeholdet er minimalt sammenlignet med det meste av elektrisk utstyr. En periodisk visuell inspeksjon - å sjekke for korrosjon, uvanlige lyder fra kjølevifter og bekrefte at ventilasjonsklaringer rundt enheten opprettholdes - er tilstrekkelig for de fleste installasjoner. Fastvareoppdateringer utstedt av produsenten bør brukes når de er tilgjengelige, siden de ofte tar for seg oppdateringer av nettkodesamsvar og forbedringer av MPPT-algoritmer. Overvåkingsdata er det mest pålitelige systemet for tidlig varsling: et vedvarende fall i spesifikt utbytte (kWh per kWp) sammenlignet med sesongbasert baseline er vanligvis det første tegn på en feil under utvikling, enten det er i omformeren, ledningene eller selve panelene.

Vanlige feiltilstander og deres sannsynlige årsaker: en vekselretter som ikke starter om morgenen til tross for sollys, indikerer vanligvis en nettspenning eller frekvenslesing utenfor vekselretterens akseptvindu - sjekk om naboens forsyning også påvirkes før du antar en maskinvarefeil. Gjentatte overspenningsturer på AC-siden er vanlig i områder med høy solinntrengning på et svakt nett, og kan kreve justering av omformerens reaktive effektinnstillinger eller spenningsresponskurve i samråd med DNO. Kommunikasjonsavbrudd som påvirker ekstern overvåking er vanligvis et Wi-Fi- eller nettverkskonfigurasjonsproblem snarere enn en maskinvarefeil, og løses ved å sjekke ruterinnstillingene eller bytte til en kablet Ethernet-tilkobling.

Sikkerhetsstandarder og samsvar

Grid-tie-invertere opererer i skjæringspunktet mellom private solcelleanlegg og det offentlige elektrisitetsnettet, som er grunnen til at de er underlagt noen av de mest strengt testede standardene innen kraftelektronikk. Samsvar er ikke valgfritt – verktøy vil nekte en netttilkoblingsapplikasjon for alle omformere som ikke kan demonstrere samsvar med gjeldende standarder, og forsikringer for solcelleinstallasjoner krever det også.

For nordamerikanske markeder , de to grunnleggende kravene er UL 1741 og IEEE 1547. UL 1741 er en produktsikkerhetsstandard som dekker den elektriske, mekaniske og termiske utformingen av omformere, omformere og ladekontrollere som brukes i distribuert generasjon. Den krever testing av beskyttelse mot øy, overstrømsbeskyttelse og jordfeildeteksjon. IEEE 1547 setter sammenkoblings- og interoperabilitetskravene på systemnivå – definerer hvordan vekselretteren må reagere på spennings- og frekvensavvik på nettet, og spesifiserer kommunikasjonsprotokollene som tillater operatører å overvåke og, der det er nødvendig, begrense distribuerte generasjonsmidler.

For europeiske markeder , det tilsvarende rammeverket er bygget rundt IEC 62116 og EN 50549. IEC 62116 er den internasjonale testprosedyren for forebyggende tiltak mot øy i bruksinteraktive PV-omformere. Den definerer et worst-case testscenario - en balansert resonansbelastning designet for å opprettholde en øy - og krever at omformeren oppdager tilstanden og kobler fra innen to sekunder. EN 50549 (Del 1 og 2) dekker de bredere kravene for generatorer koblet til offentlig lavspente og mellomspente distribusjonsnettverk, inkludert spennings- og frekvensresponskurver, reaktiv effekt og reléinnstillinger for grensesnittbeskyttelse. Spesifikt i Tyskland gjelder VDE-AR-N 4105 for lavspentforbindelser og legger til nasjonale krav på toppen av den europeiske grunnlinjen. Invertere som selges i Europa bør ha samsvarserklæringer for de relevante delene av disse standardene, og installatører bør verifisere at den spesifikke modellen er på DNOs godkjente utstyrsliste før de forplikter seg til et design.

Det praktiske for kjøpere: Bekreft alltid at omformeren du spesifiserer har de sertifiseringene som kreves i ditt land, ikke bare et generelt CE-merke. Et CE-merke på en solcelle-omformer bekrefter at produsenten har selv-erklært samsvar — det bekrefter ikke i seg selv at enheten har blitt uavhengig testet i henhold til IEC 62116 eller EN 50549. Se etter tredjeparts testrapporter fra akkrediterte laboratorier hvis du er i tvil, eller konsulter IEC 62116 dokumentasjon for anti-øy-teststandard på IEEE Xplore for den fullstendige tekniske spesifikasjonen.

Ofte stilte spørsmål

Kan en grid-tie-inverter fungere under et strømbrudd?

Nei – ikke uten ekstra maskinvare. En standard grid-tie-inverter er lovpålagt å slå seg av når den oppdager at nettet har mistet strøm. Denne avstengningen mot øy beskytter forsyningsarbeidere mot strømførende linjer. Hvis reservestrøm under strømbrudd er en prioritet, trenger du enten en hybrid inverter med batterisystem, eller en separat off-grid backup-krets. Mange moderne strenginvertere er designet med en hybrid oppgraderingsbane, så det er verdt å vurdere dette på designstadiet selv om du ikke legger til lagring umiddelbart.

Hvor lenge varer en grid-tie-inverter?

De fleste produsenter garanterer strenginvertere i 10 til 12 år, med utvidede garantialternativer tilgjengelig til 20 år. Faktisk levetid overskrider ofte garantiperioden - 15 til 20 år er en realistisk forventning for en kvalitetsenhet installert på et godt ventilert sted. Mikroinvertere har vanligvis 25-års garantier, som samsvarer med forventet levetid for panelene de betjener. De viktigste slitasjekomponentene i strenginvertere er elektrolytiske kondensatorer og kjølevifter; å erstatte disse ved 10–12 års merke er en kostnadseffektiv måte å forlenge levetiden på.

Hvilken størrelse inverter trenger jeg for et boligsystem?

Et praktisk utgangspunkt er å matche omformerens nominelle AC-utgang til omtrent 80–110 % av arrayens DC-toppeffekt. En 10 kWp panelarray vil typisk pares med en 9–10 kW omformer. Litt underdimensjonering av omformeren (DC-overdimensjonering) er vanlig fordi paneler sjelden opererer på sin nominelle topp samtidig, og det forbedrer effektiviteten under dellastforholdene som dominerer det meste av driftsdagen. Din solcelleinstallatør bør validere denne dimensjoneringen mot din spesifikke takorientering, lokale innstrålingsdata og eventuelle skyggefaktorer.

Er en grid-tie-inverter det samme som en hybrid-inverter?

Nei. En grid-tie-inverter kobler solcellepanelet til nettet og inkluderer ikke batteristyring. En hybrid inverter legger til et DC-koblet batterigrensesnitt, slik at systemet kan lagre overskudd av solenergi for bruk om natten eller under strømbrudd. Hybrid-omformere er dyrere og litt mer komplekse å installere, men de tilbyr større energiuavhengighet og motstandskraft. Hvis du er usikker på hva som er riktig for din situasjon, er det en levedyktig vei å starte med et nettbasert system og oppgradering senere – forutsatt at den originale omformeren er utformet for å akseptere en batteritilleggsmodul.

Hvilke sertifiseringer bør jeg se etter når jeg kjøper en grid-tie-inverter i Europa?

Se som minimum etter samsvar med IEC 62116 (anti-øye-testprosedyre), EN 50549-1 (lavspenningstilkoblingskrav) og den nasjonale nettkoden som gjelder i ditt land – VDE-AR-N 4105 i Tyskland, G98/G99 i Storbritannia eller tilsvarende. Tredjeparts testrapporter fra et akkreditert laboratorium gir sterkere sikkerhet enn en produsents egenerklæring. Din DNO kan også opprettholde en godkjent utstyrsliste; Ved å kontrollere dette før ferdigstillelse av en produktspesifikasjon unngås forsinkelser i godkjenningsstadiet for nettforbindelse.

Hvordan overvåker jeg ytelsen til grid-tie-inverteren min?

De fleste moderne omformere inkluderer innebygd overvåking via Wi-Fi eller Ethernet, med data tilgjengelig via en produsentapp eller nettportal. Nøkkelverdier å spore er daglig og månedlig energiutbytte (kWh), topp utgangseffekt og spesifikt utbytte (kWh per kWp installert) sammenlignet med lokale innstrålingsdata. En vedvarende nedgang i spesifikt utbytte - snarere enn absolutt produksjon, som varierer naturlig med årstidene - er den mest pålitelige indikatoren på et systemproblem. For kommersielle installasjoner tillater RS485- eller Modbus-tilkobling integrasjon med tredjeparts energistyringsplattformer for mer avansert analyse og automatisert rapportering.
