Deye Inverter F55 (DC-Volt High-Fault) praktisk analyse

Deye Inverter F55 (DC - Volt høy - Feil) Praktisk analyse - Rask feilsøking og utbedring av DC-overspenning fra en ekte sak

Oversikt

F55 (DC - Volt Høy Fault) er en DC-side høyspenningsbeskyttelsesfeilkode på Deye hybrid-omformere. Det er vanligvis forårsaket av systemkonfigurasjon og uoverensstemmelser i driftstilstand i stedet for maskinvarefeil. Når den utløses, kutter omformeren umiddelbart av PV-inngang og stopper PV-generering. Denne artikkelen dissekerer kjerneårsakene og triggerlogikken til F55 ved å bruke tre ekte skjermbilder på stedet, og gir en standardisert, feltklar prosedyre fra datasporing til remediering på stedet. Veiledningen gjelder for hele spekteret av Deye-singler fase og tre fase lav spenningshybrid-omformere og er beregnet på PV-installatører og O&M-personell.

1. Saksfeilfenomen - Låse kjerneanomalien fra tre skjermbilder

I dette tilfellet sluttet PV-lagringssystemet til boliger gjentatte ganger å eksportere i perioder med høy bestråling på dagtid. Fjernovervåking utløste alarmer. De tre på - skjermbilder av nettstedet danner en komplett beviskjede og viser tydelig kjerneproblemet:

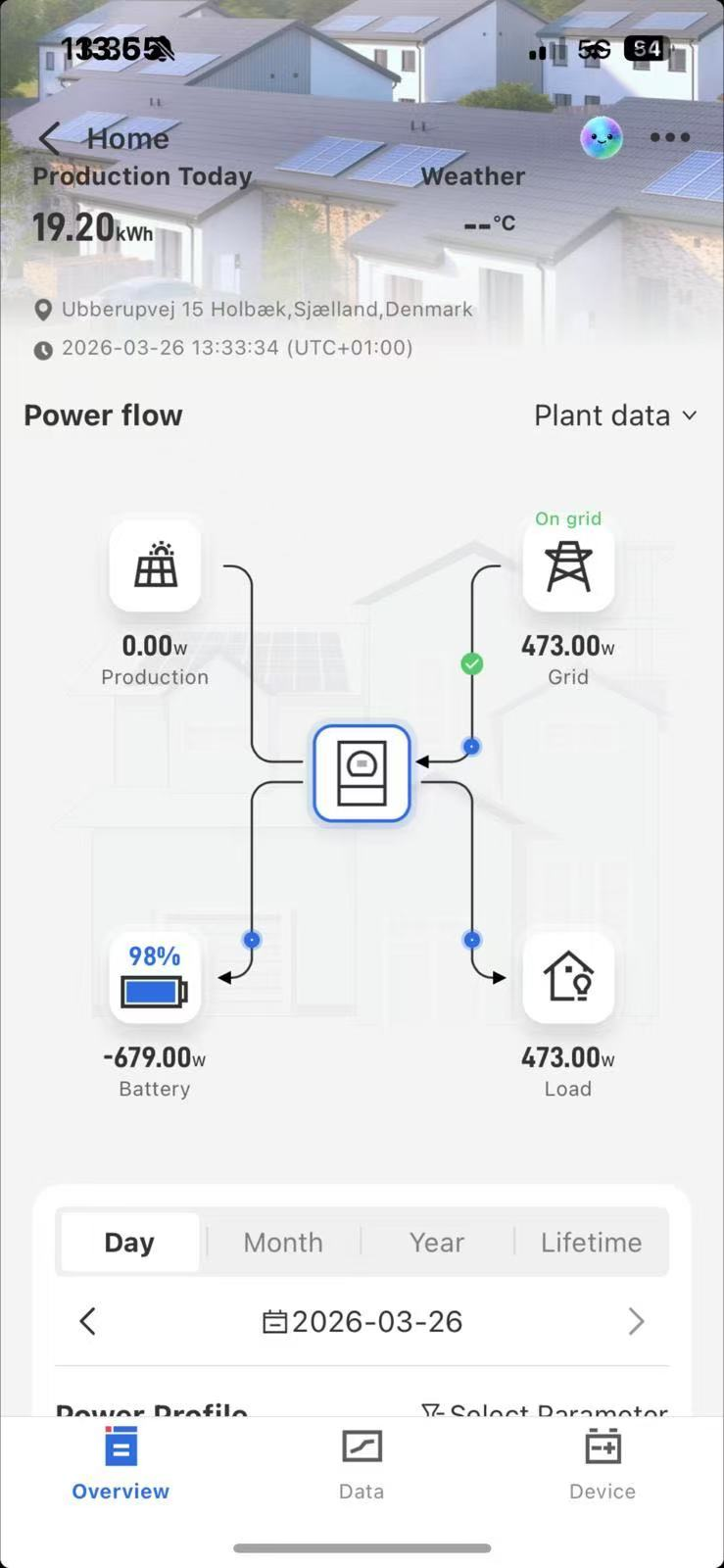

Figur 1 - Skjermbilde av Power Flow

PV-genereringseffekten faller direkte til 0 W. Systemet stopper PV-generering og er helt avhengig av

nettforsyning pluss batteriutladning for å betjene lasten. Dette er kunden - oppfattet symptom på «ingen generasjon».

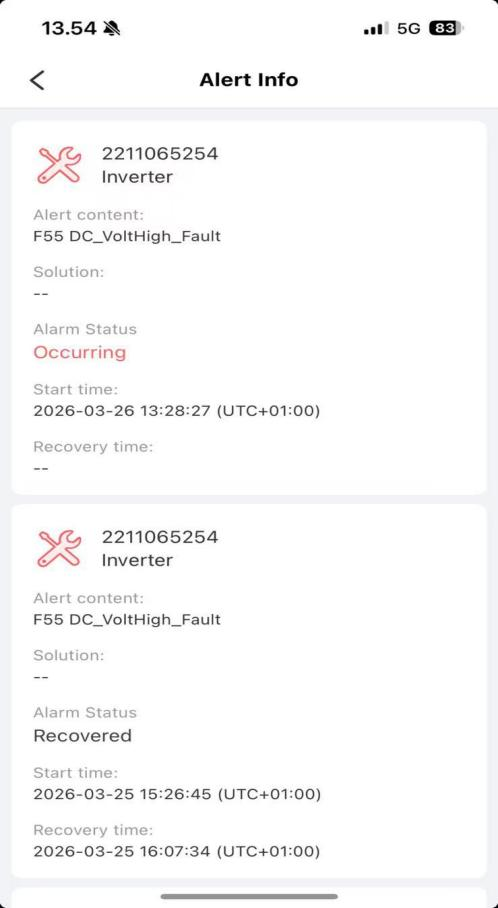

Figur 2 - Skjermbilde av F55 Alarmlogg

Plattformen rapporterer F55 DC - Volt Høy - Feil som indikerer DC-buss over spenning. Feil oppstår på dagtid - bestrålingsperioder og fjernes automatisk når bestrålingen faller. Det gjentatte mønsteret samsvarer med typisk DC-overspenningstiming.

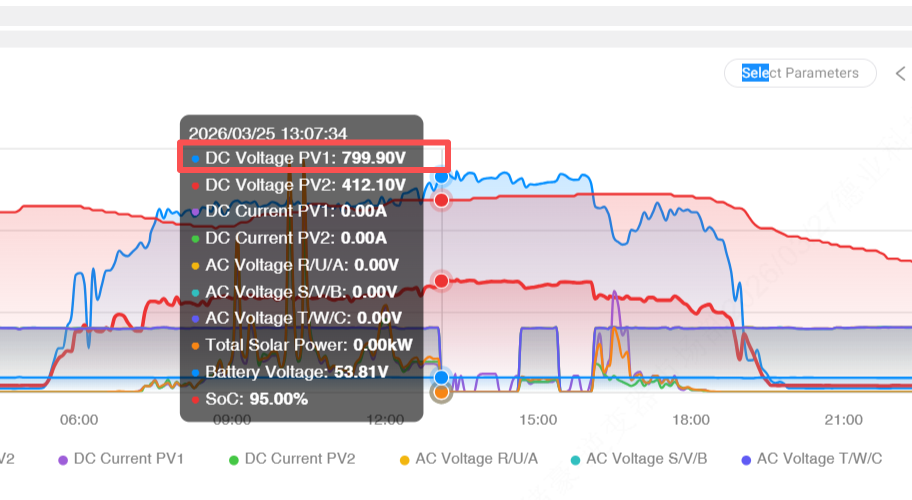

Figur 3 - Skjermbilde av operasjonelle data

Dette skjermbildet er nøkkelen til root - forårsake identifikasjon. Kjerneavvikene er klare: PV1 DC-spenningstopper til 799,90 V, PV1 og PV2 PV-strømmer er 0,00 A, batteri SOC er 95 % med batterispenning 53,81 V, og AC sidespenninger er alle 0 V, noe som indikerer at omformeren har koblet seg fra nettet.

De tre skjermbildene peker på konklusjonen om at overdreven DC - sidespenning utløste omformeren ' s beskyttende handling og forårsaket nedleggelse av generasjonen. Et nesten fullt batteri forverret spenningstilstanden ytterligere.

2. F55 Fault Core Definition og Case Trigger Logic

1. Offisiell definisjon

F55 angir DC-buss overspenningsvern. Inverteren ' s beskyttelseslogikk forhindrer høy likespenning fra å skade IGBT-er, DC-linkkondensatorer, batteriets BMS og andre kritiske komponenter. Når likespenningen overskrider den konfigurerte beskyttelsesterskelen, utfører omformeren beskyttelseshandlinger.

2. Komplett triggerlogikk for denne saken

Ved å kombinere de tre skjermbildene med vekselretterbeskyttelsen, er feilkjeden som følger og representerer et typisk F55-scenario:

- Grunnårsak: PV1-strengen inneholder for mange moduler i serie, slik at åpen kretsspenning betydelig overstiger omformeren ' s MPPT- eller DC-inngangsgrenser. Skjermbildet viser 799,90 V som langt overskrider typiske sikkerhetsgrenser.

- Direkte trigger: Ved middagstid under sterk irradians stiger PV-spenningen ytterligere og krysser beskyttelsesterskelen.

- Forsterkningsfaktor: Batteri SOC ved 95 % er nesten fullt, og etterlater liten kapasitet til å absorbere overflødig PV-strøm. Overskuddsenergi akkumuleres på DC-siden og presser spenningen høyere.

- Beskyttelseshandling: Inverteren utløser F55, kutter av PV-inngangen slik at PV-strømmene faller til null, og kobler fra nettet slik at AC-spenningene viser null. PV-effekten faller til 0 W og systemet slutter å eksportere.

- Automatisk gjenoppretting: Ettersom innstrålingen avtar om kvelden, faller PV-spenningen tilbake til det sikre området, beskyttelsen forsvinner, og omformeren gjenopptar normal drift.

3. Kjerneårsaker til F55 (flertallet ikke-maskinvareproblemer)

Basert på skjermbildene og feltstatistikken er de fleste F55-feilene ikke forårsaket av maskinvarefeil. Denne saken samsvarer med to hovedårsaker som bør være fokus for kontroller på stedet:

1. Overdreven PV-strengkonfigurasjon (primær årsak, ~60 %)

Dette tilfellet er typisk: PV1-strengserien er for høy, slik at åpen kretsspenning når 799,90 V, langt over omformeren ' s tillatte inngang. Under sterk bestråling utløses uunngåelig overspenningsvern. Noen tilfeller viser også ubalanse mellom PV1 og PV2 i modultype eller strengtelling, noe som fører til at en streng overskrider sikker spenning.

2. Utilstrekkelig batteriabsorpsjon (sekundær, ~25 %)

Høy battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Andre vanlige ikke - maskinvare årsaker

- Feil parameterinnstillinger som for strenge antireversgrenser, deaktivert strømutjevning eller feilaktige innstillinger for batterilading som lar spenningen stige.

- Problemer med DC-ledninger som løse eller oksiderte forbindelser som forvrider spenningsføling og forårsaker falsk overspenningsdeteksjon.

4. Standardisert F55 feilsøkingsprosedyre - Fjernkontroll først, deretter på - nettsted

Følg prinsippet "fjernsporing av skjermbilder først, deretter praktiske kontroller på stedet; inspiser kretser før maskinvare". De tre skjermbildene kan identifisere omtrent 90 % av problemene og unngå unødvendig riving.

Trinn 1 - Ekstern skjermdumpsporing (kjerne, 5 minutter for å låse rotårsaken)

Hent de tre kjerneskjermbildene fra plattformen og bekreft fire punkter:

- Fra figur 2 bekrefter F55 og at triggere oppstår under høy irradians, noe som indikerer PV - sideproblemer.

- Sjekk PV spenning og strøm fra figur 3. Spenning langt over MPPT eller inngangsgrenser med null strømpunkter på PV-strengkonfigurasjonsproblemer.

- Sjekk batteri SOC fra figur 3. Høy SOC over 85 % indikerer utilstrekkelig absorpsjonskapasitet.

- Fra figur 1 og figur 3, sjekk AC-siden for å utelukke nettproblemer som årsak til avstengning.

Trinn 2 - Kontroller på stedet på PV-siden (kjernesanering)

- Koble PV fra omformeren og mål PV1/PV2 åpen kretsspenning med et multimeter for å bekrefte skjermbildeavlesningene.

- Beregn strengtellinger på nytt og sørg for at åpen kretsspenning er innenfor sikre grenser under forventede temperaturforhold.

- Inspiser PV DC-terminaler for løse tilkoblinger eller oksidasjon og kontroller moduler for skade eller skyggelegging.

Trinn 3 — Battery and parameter optimization (remove amplifying factors)

- Gjenopprett batteriladingsavbrudd og andre batteriparametere til produsentens standardinnstillinger.

- Unngå lading under peak irradians timer som 11:00–15:00, og skift lading til nettperioder utenfor peak perioder for å øke absorpsjonshøyden.

- Reduser på passende måte anti-revers/eksportgrensene innenfor regulatoriske tillatelser og muliggjør strømutjevning for å undertrykke spenningsspiker.

Trinn 4 — Hardware checks (only if prior steps fail, rare)

- Oppdater inverterfastvaren og gjenopprett fabrikkinnstillinger om nødvendig og rekonfigurer parametere.

- Kontakt Deye teknisk støtte for inspeksjon av DC-spenningssensorer, IGBT-er og batteri-BMS. Ikke demonter omformeren uten tillatelse.

5. Saksspesifikk utbedringsplan – praktisk og holdbar

Fokus på PV-strengkorreksjon og batteri/parameteroptimalisering. Alle handlingene nedenfor er feltutførbare og bør eliminere gjentakelse.

1. PV-side kjernesanering

- For PV1-spenningsavlesning på 799,90 V, reduser umiddelbart antallet PV1-strengserier slik at åpen kretsspenning faller innenfor omformeren ' s tillatt inngangsområde med en sikkerhetsmargin. Etter omkonfigurering, mål åpen kretsspenning i frakoblet tilstand og koble til bare igjen når avlesningene er normale.

- Sørg for at PV1 og PV2 bruker identiske modultyper, strengtellinger og helst samme produksjonspartier. Hold spenningsforskjellene mellom strengene minimale.

2. Batteri- og parameteroptimalisering

- Sett øvre grense for batterilading til et nivå som gir rom for PV-absorpsjon, for eksempel 80–85 % SOC.

- Tillat begrenset eksport til nettet der det er tillatt for å unngå akkumulering av DC-energi.

- Aktiver strømutjevning og PV-strømbegrensende funksjoner for å undertrykke plutselige spennings- eller strømstøt.

3. Enkelt rutinemessig vedlikehold

- Stram DC-terminalene på PV- og batterisidene, fjern oksidasjon og sørg for riktig isolasjon.

- Hent de tre kjerneskjermbildene hver måned for å overvåke PV-spenning og batteri-SOC og grip inn tidlig hvis det oppstår uregelmessigheter.

7. Viktige takeaways

- F55 er en normal sikkerhetstiltak og indikerer ikke nødvendigvis maskinvarefeil. De fleste hendelser er forårsaket av PV-strengkonfigurasjon som overskrider omformergrensene. Batterihøy SOC og feil parameterinnstillinger er vanlige forsterkende faktorer.

- Rask diagnose er avhengig av tre skjermbilder: strømflyt, alarmlogg og driftsdata. Disse bildene muliggjør en fem-minutters sporing av rotårsak i de fleste tilfeller.

- Utbedringsprioriteter: korrekt PV-strengkonfigurasjon for å eliminere grunnårsaken, og optimaliser batteri- og omformerparametere for å fjerne forsterkende forhold og forhindre gjentakelse.

Handlingsbar sjekkliste

- Hent og lagre figur 1, figur 2 og figur 3 for hver hendelse.

- Koble fra og mål PV Voc i felten.

- Beregn på nytt og juster strengtellinger for å møte omformerens inngangsgrenser.

- Koordiner batteriladingsgrensene med batterileverandøren og aktiver strømutjevning.

- Dokumenter endringer og overvåk månedlig via eksterne skjermbilder.
