F33 er ikke alltid en "falsk alarm": hvorfor fasestrøm, AC-kobling og forbigående belastninger betyr noe

F33 er ikke alltid en "falsk alarm": hvorfor fasestrøm, AC-kobling og forbigående belastninger betyr noe

Når en vekselretter rapporterer en AC-overstrømhendelse, men stedet ser normalt ut noen minutter senere, er instinktet ofte å mistenke en plagsom tur. I praksis er det bedre utgangspunktet vanligvis enklere: les fasene, sjekk hvor den AC-koblede omformeren er koblet til, og spør hva som endret seg rett før alarmen.

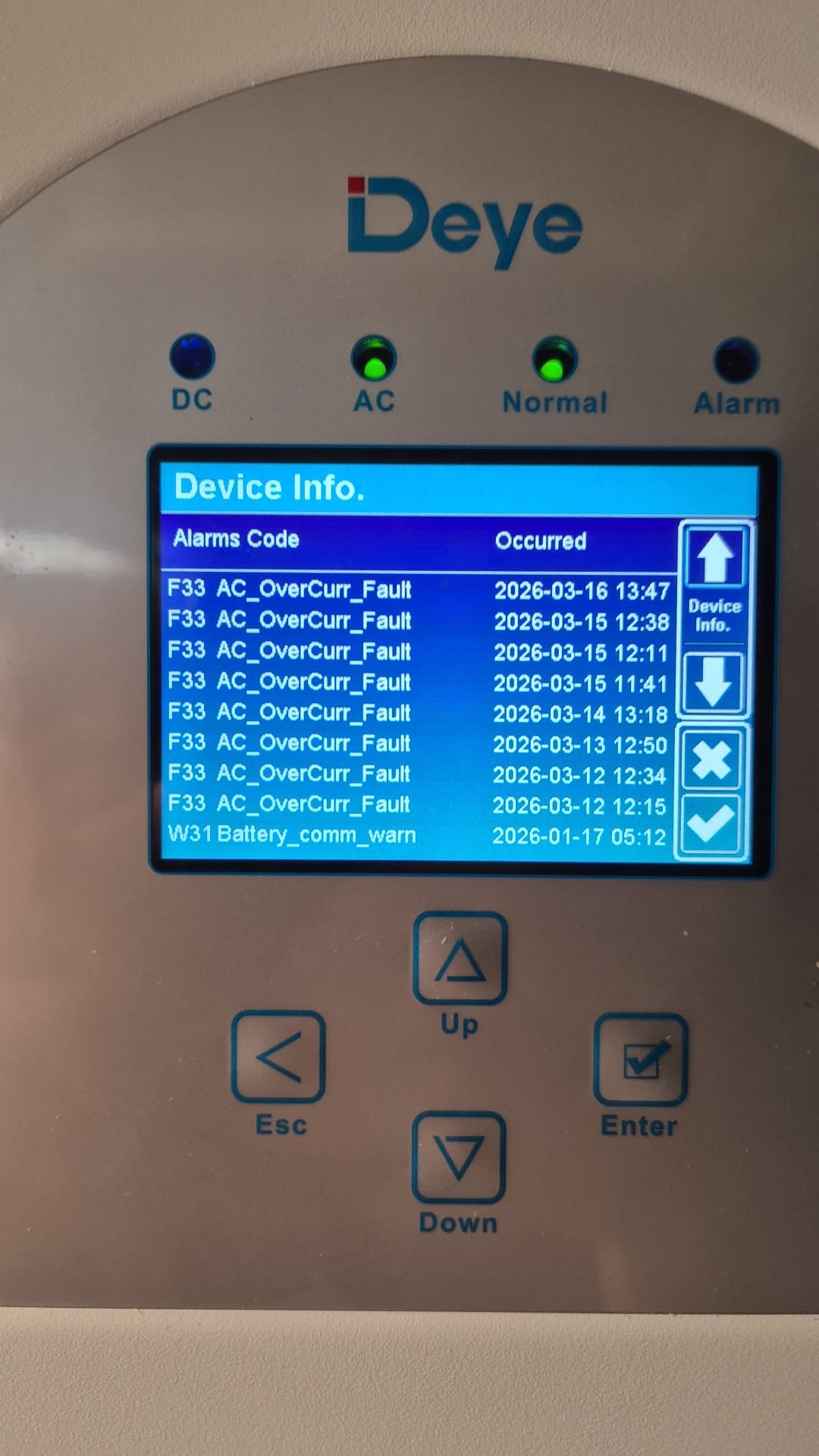

Felttjeneste belønner sjelden den raskeste antagelsen. En alarm som virker mystisk ved første øyekast, viser seg ofte å være vanlig når den elektriske banen er forstått. F33 er perfekt i den kategorien. På noen Deye hybrid inverterfamilier er koden oppført som AC_OverCurr_Fault. På andre familier skifter nummereringen litt, men den praktiske leksjonen er omtrent den samme: Begynn med AC-siden før du konkluderer med at maskinen har feilrapportert hendelsen.

Det skillet er viktig, fordi en AC-overstrømhendelse ofte tolkes for snevert. Installatører kan se på total kraft på stedet, ta en strømavlesning i jevn tilstand, ikke se noe dramatisk og bestemme at alarmen ikke kan være ekte. Likevel oppfører strømmen seg ikke alltid på den ryddige, jevnt balanserte måten en overskriftskraftfigur antyder. Et nettsted kan se beskjedent ut i totale kilowatt og fortsatt legge en meningsfull byrde på én fase, spesielt der AC-kobling, backup-belastninger eller kortvarige byttehendelser er involvert.

Start med koden, men ikke stopp der

Det første nyttige punktet er et nøkternt. Feilkodenummerering kan variere etter omformerfamilie, så et serviceteam bør alltid bekrefte den eksakte modellen før de behandler en enkelt kode som universell. Likevel peker Deyes egne manualer i en konsistent retning: når omformeren flagger en overstrømtilstand på AC-siden, bør undersøkelsen begynne med strøm på AC-banen, ikke med en forhastet konklusjon om at batteriet, BMS-en eller PV-inngangen må ha skylden.

Det høres kanskje innlysende ut, men det er her mange samtaler kommer på avveie. Når et batteri ser sunt ut i historiske data, flyttes oppmerksomheten ofte til programvare eller fastvare. Noen ganger er det berettiget. Oftere har det grunnleggende fortsatt ikke blitt sjekket ordentlig: hvor strømmen fløt, hvilken fase den var konsentrert om, og om systemkonfigurasjonen gjorde den konsentrasjonen mer sannsynlig.

Hvorfor en senere nullstrømlesing beviser svært lite

En vanlig feltinnvending høres betryggende ut, men den er ikke avgjørende: «Vi sjekket strømmen da alarmen ble diskutert og den var null». Det forteller oss bare hvordan siden så ut i det senere øyeblikket. Den forteller oss ikke hva som skjedde da hendelsen ble utløst.

Korte overstrømhendelser kan komme og gå raskt. En kompressor, pumpe, varmebank, lader eller en annen inverter kan endre bildet i løpet av sekunder. Hvis tilstanden forsvinner før en tekniker kommer, kan steady-state-avlesningen se helt ufarlig ut. Historiske kurver kan også gå glipp av de mest avslørende detaljene fordi hendelsen kan være kortere enn loggingsintervallet eller kan jevnes ut til en bredere trend som ser umerkelig ut i ettertid.

Det er derfor konteksten er viktig. En servicerapport blir langt mer nyttig når den registrerer hva som ble slått på, hvilken modus systemet var i, om stedet var nettkoblet eller arbeidet gjennom lastsiden, og om hendelsen falt sammen med en kjent endring i etterspørselen.

5 kW misforståelsen: total effekt og fasestrøm er ikke det samme

En linje fra feltet kommer opp igjen og igjen: "Belastningen er begrenset til 5 kW, og 5 kW gir ikke 22 A." Dette utsagnet er bare sant under en bestemt forutsetning, nemlig at kraften deles jevnt over et trefasesystem. Når belastningen eller den AC-koblede kilden er konsentrert om en enkelt 230 V fase, endres aritmetikken med en gang.

Så det mer nøyaktige utsagnet er dette: 5 kW vil normalt ikke gi 22 A på hver fase i et balansert trefasesystem, men det kan sikkert sitte i det området på én 230 V fase. Det er nettopp derfor data på fasenivå er viktige. Et nettsted kan være innenfor forventningene samlet og fortsatt presse en leder mye hardere enn det totale effekttallet antyder.

Poenget er ikke at hver 22 A avlesning er akseptabel. Det er at selve tallet ikke skal avfeies som umulig uten først å fastslå hvordan makten er fordelt. I en reell installasjon kan en AC-koblet strenginverter på L1, eller en stor belastning konsentrert på L1, gjøre fasestrømmen langt viktigere enn overskriften kW-tallet.

Hvorfor AC-koblingens plassering er viktig

Deyes europeiske hybrid-inverter-dokumentasjon gjør et viktig poeng som er lett å overse i daglig feilsøking: AC-kobling kan konfigureres på nettsiden eller på lastsiden, og på støttede modeller kan GEN-porten også brukes som en Micro Inv-inngang. Den fleksibiliteten er nyttig, spesielt ved ettermontering av et eksisterende solcelleanlegg, men det endrer også hvordan strøm beveger seg gjennom installasjonen og hvordan alarmer skal tolkes.

Hvis en nettbasert inverter er AC-koblet på lastsiden, bør diskusjonen umiddelbart skifte fra total generering av stedet til banen som strømmen tar gjennom backup-utgangen og fasene som er koblet til den. På samme måte, når en ekstern måler brukes for AC-koblet overvåking, bemerker Deyes manualer at målerdataene må kommunisere riktig med hybridomformeren for at data om belastningsforbruk skal være nøyaktige. Uten den konteksten kan teknikere og kunder ende opp med å krangle om skjermbilder i stedet for å diagnostisere den virkelige elektriske tilstanden.

Les fasene, ikke bare totalen

Det er her omformerens egne detaljsider ofte er mer avslørende enn en enkelt totaleffektvisning. Deyes grensesnitt presenterer spenning, strøm og effekt for hver fase på omformersiden, og spenning og effekt for hver fase på lastsiden. For et serviceteam er det ikke dekorasjon. Det er ofte den avgjørende ledetråden.

Trefasesystemer kan fortsatt være ujevne. Deyes datablad for lavspente trefasehybrider sier at omformeren støtter ubalansert utgang, og menyene på nyere modeller viser også til asymmetrisk fasemating. Systemet er med andre ord bygget for å fungere i den virkelige verden, der laster ikke alltid deler seg pent. Men den samme virkeligheten betyr at feilsøking må gjøres på fasenivå. En flat totalfigur kan skjule en skjev installasjon.

En bedre måte å forklare F33 til kundene

Kunder ønsker vanligvis ikke en leksjon i feilkodefilosofi. De vil vite om vekselretteren er sikker, om systemet er koblet riktig, og om de blir bedt om å bytte ut deler unødvendig. Det mest nyttige svaret er ikke å si at alarmen definitivt var riktig eller definitivt feil. Det er for å forklare at en AC-overstrømhendelse må bedømmes ut fra den faktiske strømbanen, den faktiske fasebelastningen og det faktiske driftsmomentet, ikke fra et rolig øyeblikksbilde tatt etterpå.

Det gir en bedre servicesamtale. Den viser at etterforskningen er basert på elektrisk atferd snarere enn gjetting. Den unngår også to ytterpunkter som begge skader tilliten: å avvise alarmen som en programvarefeil uten bevis, eller å behandle hver overstrømskode som bevis på en maskinvarefeil.

Til slutt handler mange F33-diskusjoner ikke om en mystisk inverter i det hele tatt. De handler om gapet mellom samlet effekt og fasestrøm, mellom steady-state-avlesninger og kortvarige hendelser, og mellom et ryddig enkeltlinjediagram og måten installasjonen faktisk er koblet til på stedet. Lukk det gapet, og saken blir vanligvis mye lettere å forstå.
