Deye SG06LP1 vs SG05LP1: Sammenligning av enfase hybrid inverter

Hva gjør SG06LP1-serien annerledes

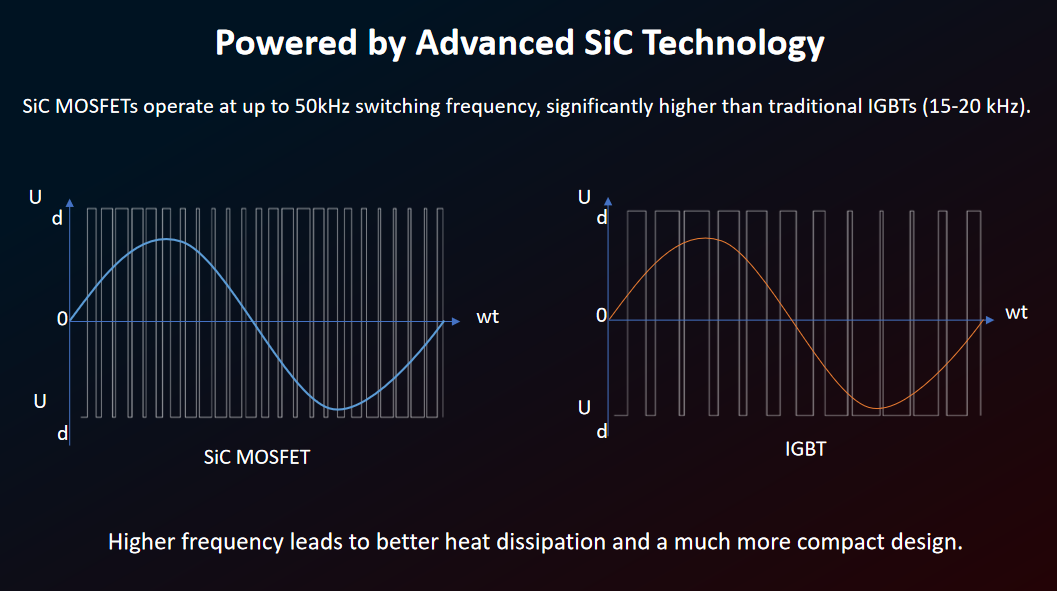

Størrelsen på en enfase hybrid omformer pleide å bli diktert av hvor mye varme dens koblingskomponenter kunne avgi. Deyes SG06LP1-serie endrer den ligningen ved å erstatte tradisjonelle IGBT-er med silisiumkarbid (SiC) MOSFET-er, som bytter på opptil 50 kHz sammenlignet med 15-20 kHz typisk for IGBT-baserte design.

Høyere svitsjingsfrekvens betyr at omformerens interne filtreringskomponenter - induktorer, kondensatorer - kan krympe betraktelig mens de fortsatt former en ren utgangsbølgeform. Mindre varme generert per syklus reduserer også størrelsen på kjøleribben som er nødvendig for å holde enheten kjølig.

Det praktiske resultatet vises direkte på spesifikasjonsarket: enfase lavspent hybrid solcelle-omformere bygget på denne SiC-plattformen oppnår omtrent 0,6 % høyere effektivitet samtidig som den reduserer vekten med så mye som 42 % på sammenlignbare effektklasser.

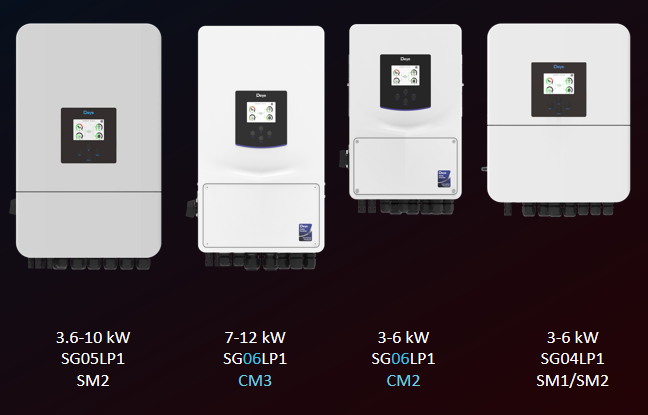

Full lineup på et øyeblikk

SG06LP1-serien er delt inn i to kraftbånd. 3-6kW-modellene (SG06LP1-CM2) retter seg mot mindre boliginstallasjoner, mens 7-12kW-modellene (SG06LP1-CM3) dekker større hjem eller lett kommersiell belastning. Begge sitter sammen med den tidligere SG05LP1-serien, som fortsatt er tilgjengelig på 3,6-10kW, og SG04LP1-serien på 3-6kW inngangsnivå.

Navnekonvensjonen er viktig her. CM2 og CM3 betegner de nye SiC-baserte kontrollkortene, mens SM1/SM2 markerer den eldre IGBT-plattformen som fortsatt selges under merkene SG04LP1 og SG05LP1. Å vite hvilket suffiks du ser på forteller deg hvilken generasjon intern elektronikk du faktisk kjøper.

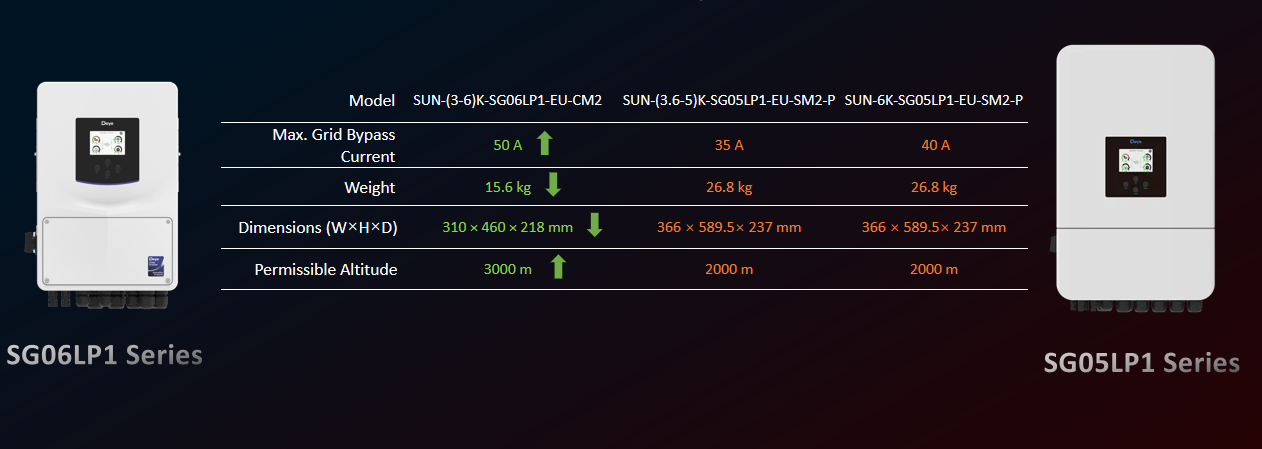

3-6kW modeller: SG06LP1-CM2 vs SG05LP1-SM2

På kraftnivået på inngangsnivå er generasjonsgapet størst i fysisk fotavtrykk. SUN-(3-6)K-SG06LP1-EU-CM2 veier 15,6 kg , mot 26,8 kg for begge SG05LP1-SM2-P-variantene — en forskjell på over 11 kg på enheter som gjør samme jobb.

Dimensjonene følger samme mønster: 310×460×218 mm for CM2 versus 366×589,5×237 mm for SM2-P-modellene. Det er et betydelig mindre fotavtrykk for veggmonterte installasjoner der det er trangt om skap eller vaskerom.

To andre tall skiller disse modellene utover størrelse. Maksimal nettbypassstrøm på CM2 når 50A, foran 35A (3,6-5K-variant) og 40A (6K-variant) på SM2-P-enhetene – relevant for installasjoner som forventer høyere nettgjennomstrømningsbelastninger. Tillatt høyde klatrer også fra 2000m til 3000m , som har betydning for fjell eller høye områder der reduksjon blir en reell designbegrensning.

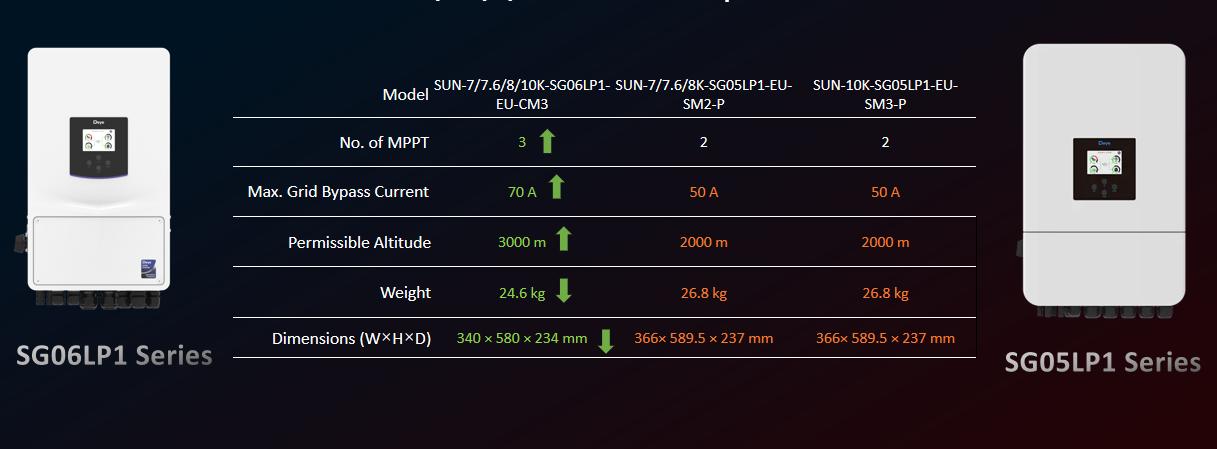

7-12kW modeller: SG06LP1-CM3 vs SG05LP1-SM2/SM3

SG06LP1-CM3-linjen skalerer opp til 7-12kW-nivået og legger til en funksjon som SG05LP1 ikke tilbyr i dette området: en tredje MPP-tracker. Der SUN-(7-8)K-SG05LP1-EU-SM2-P og SUN-10K-SG05LP1-EU-SM3-P begge kjører 2 MPPTer, kjører CM3 3 , som åpner for mer fleksible strengkonfigurasjoner for arrays delt over flere takplan eller orienteringer.

Bypassstrøm ser det samme generasjonshoppet sett på det nedre nivået: 70A på CM3 versus 50A på begge SG05LP1-variantene. Vekten faller fra 26,8 kg til 24,6 kg, og fotavtrykket krymper fra 366 × 589,5 × 237 mm til 340 × 580 × 234 mm. Tillatt høyde stiger igjen til 3000m, og samsvarer med forbedringen sett på CM2-modellene med mindre kraft.

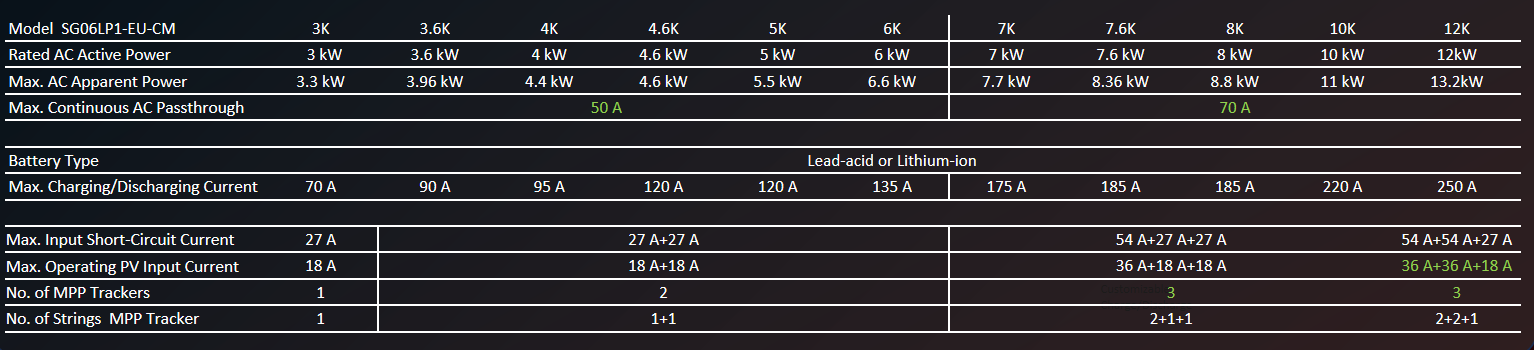

Full spesifikasjonsreferansetabell

Utover overskriftssammenlikningene, spenner den komplette SG06LP1-EU-CM-serien over ti strømklassifiseringer fra 3K til 12K, som alle deler den samme bly-syre- eller litium-ion-batterikompatibiliteten. MPP-sporingskalaer med kraft: enkeltsporingskonfigurasjoner går gjennom 3-6K-modellene, to sporere dekker 3,6K-6K-enheter, og tre sporere vises fra 7K.

Lade- og utladingsstrømmen stiger jevnt over hele området, fra 70A på 3K-modellen til 250A på 12K-flaggskipet. Maksimal drifts-PV-inngangsstrøm følger en lignende kurve, og når 36A 36A 18A på 12K-enheten takket være dens tre-tracker-design. For alle som planlegger strenglayout, er denne tabellen den raskeste måten å sjekke hvordan MPP-sporingskapasitet påvirker kablingsalternativer før du forplikter deg til en bestemt modell.

Velge mellom SG06LP1 og SG05LP1

For de fleste nye installasjoner er SG06LP1-serien det mer dyktige valget på papir: lettere, mindre, høyere bypassstrøm, og - på 7 kW pluss-nivået - en ekstra MPP-tracker. SG05LP1-serien gir fortsatt mening der lager i CM-serien ennå ikke er tilgjengelig lokalt, eller der en installatør allerede har reservedeler og igangkjøringskjennskap til SM-plattformen.

Høyde er verdt å flagge separat. Prosjekter over 2000m har ingen SG05LP1-alternativer som oppfyller denne vurderingen i dette datasettet - SG06LP1s tillatte høyde på 3000m blir et vanskelig krav i stedet for en hyggelig å ha. Utover det kommer beslutningen ofte ned på hvor mye plassbesparelser for installasjon og bypass takhøyde er verdt i forhold til komponenttilgjengelighet. Ikke alle prosjekter trenger den nyeste plattformen, men å velge riktig størrelse omformer for lasten betyr mer enn å jage den høyest rangerte modellen på hyllen.
