Teknisk sammenligning av Deye Hybrid Inverter-modeller: SUN-8K-SG02LP1-EU-AM2 VS SUN-8K-SG05LP1-EU VS SUN-8K-SG05LP1-EU-SM2

I det utviklende solenergilandskapet spiller omformerdesign en sentral rolle i generell systemeffektivitet, sikkerhet og brukervennlighet. Denne artikkelen gir en detaljert teknisk sammenligning av tre DEYE 8KW hybridomformer-modeller-SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU og SUN-8K-SG05LP1-EU-SM2-for å hjelpe systemdesignere og installasjonsanlegg i å velge det mest passende.

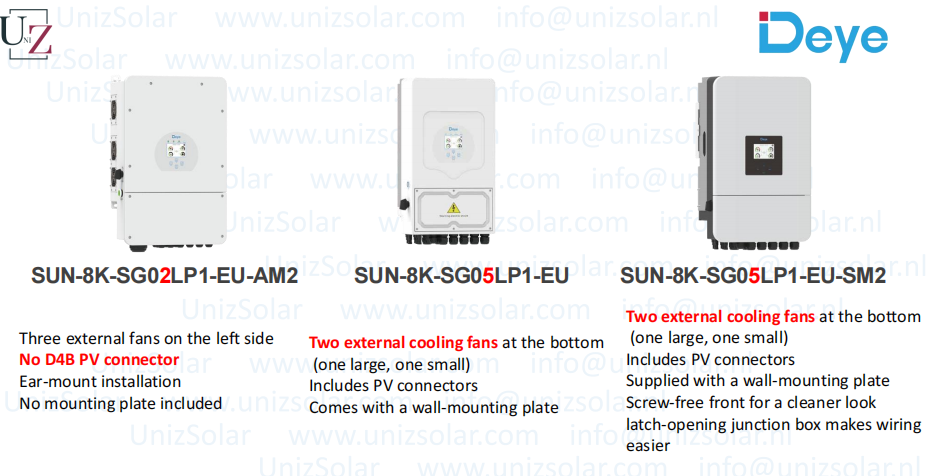

1. kjøling og utseende
SUN-8K-SG02LP1-EU-AM2 har tre eksterne kjølevifter på venstre side. Den støtter installasjon av ørepynt og ekskluderer en monteringsplate. Spesielt inkluderer det ikke D4B PV -kontakter.

SUN-8K-SG05LP1-EU bruker to bunnmonterte kjølevifter (1 stor 1 liten) og inkluderer PV-kontakter. Den leveres med en veggmonteringsplate.

SUN-8K-SG05LP1-EU-SM2 vedtar også det doble bunn-fan-oppsettet. Det forbedrer estetikk og installasjonskonferanse med en skruefritt, sperreåpende frontdeksel og inkluderte veggmonteringsplate.

2.
Alle tre modellene deler den samme maksimale PV -inngangsstrømmen på 26 26 A, og støtter 2/2 2 PV -strenginnganger, noe som sikrer fleksibilitet i konfigurasjon av solarray.

3. Inne i struktur og kretsdesign
SUN-8K-SG02LP1-EU-AM2 skiller seg ut med to IKT-porter, PV-hurtigkoblingsterminaler og to hurtig-shutdown-grensesnitt. Den inkluderer en 12 VDC -strømforsyning og gir forbedret isolasjon og førerbrett over SG05 -plattformen. Imidlertid gjenbruker det Wi-Fi-styret.

SUN-8K-SG05LP1-EU inkluderer en IKT-port og bruker D4B (MC4-type) kontakter. Den mangler hurtig-shutdown-porter og har ikke en 12 V hjelpeutgang.

SUN-8K-SG05LP1-EU-SM2 bygger på SG05LP1-EU, og beholder en IKT-port, D4B-kontakter og to hurtig-shutdown-porter. Den inkluderer en 12 VDC hjelpeutgang og introduserer en dip-switch-kontroll på ATS-porten for mer konfigurasjonsfleksibilitet.

4. PCB og brettarkitektur
SUN-8K-SG02LP1-EU-AM2 tilbyr ytterligere isolasjons- og førerplater sammenlignet med SG05. Wi-Fi-modulen blir gjenbrukt, ikke nylig integrert.

SUN-8K-SG05LP1-EU bruker en baseline SG05 PCB-stabel uten ytterligere forbedringer.

SUN-8K-SG05LP1-EU-SM2 deler kjernearkitekturen med SG05, men inneholder ny hovedkontroll, LCD og ekstra hjelpestav, med DRM Board-støtte som standard.

5. Størrelse og vekt
SG02LP1-EU-AM2 er den største og tyngste ved 420 × 670 × 233 mm og 35,6 kg.

SG05LP1-EU er mer kompakt ved 330 × 580 × 232 mm, og veier 24,9 kg.

SG05LP1-EU-SM2 faller mellom de to ved 366 × 589,5 × 237 mm, og veier 26,8 kg.

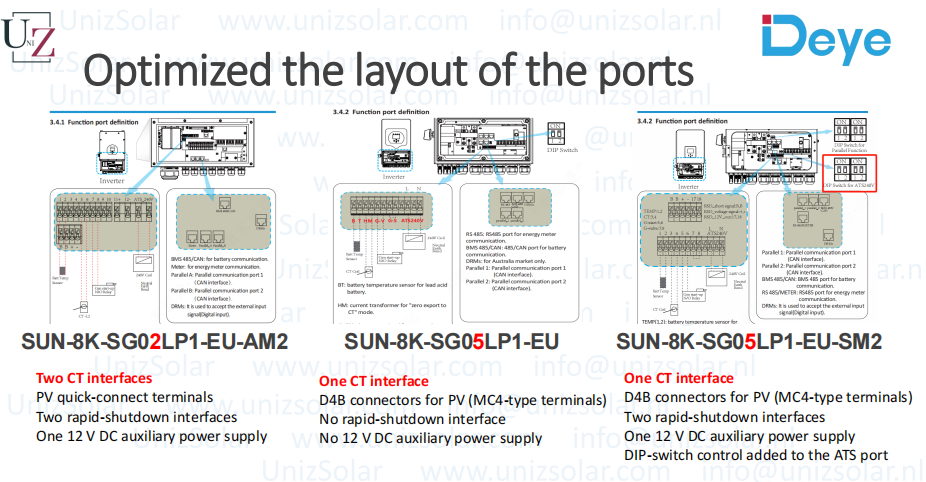

6. Portoppsett og grensesnittdesign

De tre modellene viser betydelig varians i portoppsett og CT -grensesnittstøtte:

SG02LP1-EU-AM2 har to CT-grensesnitt, PV-hurtigkoblingsterminaler og to hurtig-shutdown-porter med 12 V hjelpeutgang.

SG05LP1-EU støtter ett CT-grensesnitt, D4B-kontakter, og mangler både hurtig-shutdown og hjelpekraft.

SG05LP1-EU-SM2 forbedrer dette med ett CT-grensesnitt, D4B-kontakter, to hurtig-shutdown-porter, en 12 V hjelpeforsyning og dyppbryterintegrasjon på ATS-porten.

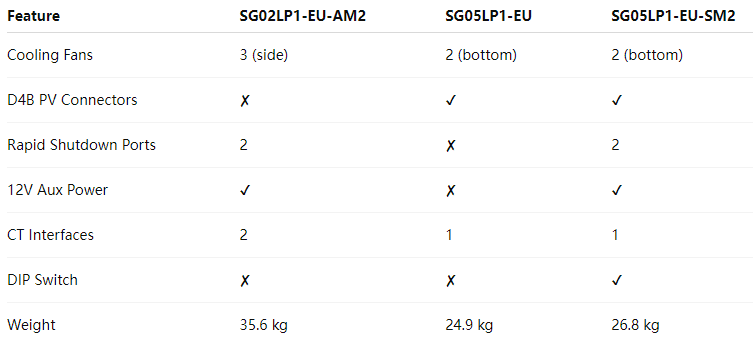

Konklusjon

Anbefaling:

SG02LP1-EU-AM2 er ideell for avansert isolasjon, dobbel CT-måling og systemer som krever 12V AUX-utgang og forbedret portkontroll.

SG05LP1-EU er et lettere, mer grunnleggende alternativ som er egnet for installasjoner med færre hjelpebehov.

SG05LP1-EU-SM2 slår en balanse med forbedrede funksjoner, forbedret kontroll og bedre estetikk-noe som gjør den til den mest raffinerte modellen for generelle applikasjoner.
