314Ah celler forklart: Hvordan Deye GE-F-serien når 8000+ sykluser

314 Ah høykapasitetsceller ankommer: Hvordan Deye GE-F-serien oppnår 8000 syklusliv

Tall for sykluslevetid på et batteridataark har en tendens til å bli uskarpe etter en stund - 6 000, 8 000, 10 000, alle sitter i omtrent samme nabolag "lenge nok." Det som faktisk skiller dem er sjelden selve kjemien. Litiumjernfosfat har vært standard C&I-kjemi i årevis. Differensiatoren er cellearkitektur: hvor mange celler sitter i en pakke, hvor mye strøm hver bærer, og hvor jevnt varme sprer seg over dem. Det er historien bak 314Ah-cellen som driver Deye's småskala C&I ESS-løsninger , og det er grunnen til at GE-F128/F240/F256 utendørs batterikabinettserie er vurdert for 8000 sykluser ved 0,5C og 25°C til 70 % utløpt levetid.

Fra 100 Ah til 314Ah: Færre celler, færre feilpunkter

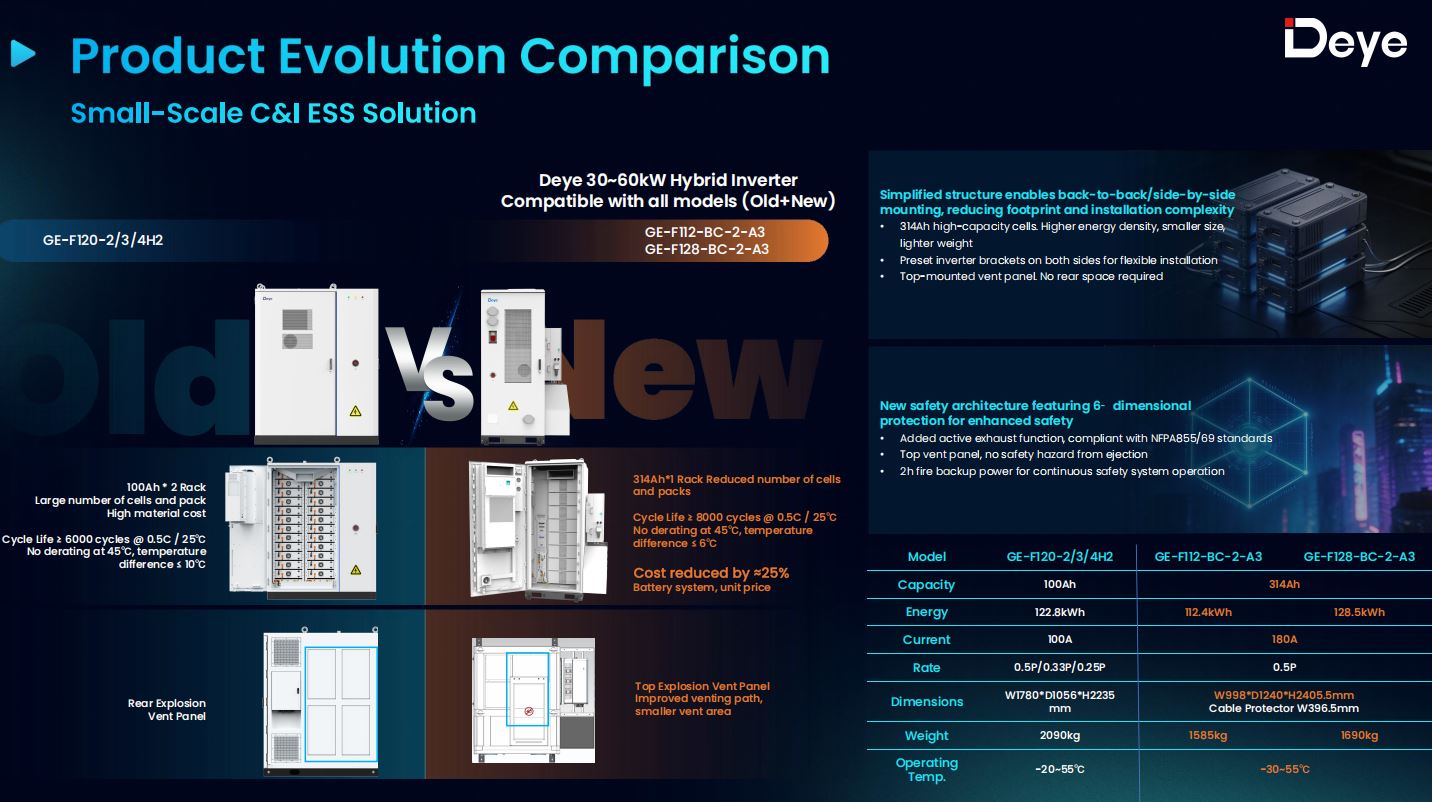

Deyes tidligere generasjons skap, GE-F120-2/3/4H2, bygget sin pakke fra 100Ah-celler arrangert to stativer dypt. Å komme til et brukbart energitall betydde å stable et stort antall individuelle mindre celler, som multipliserer antall serie-/parallellforbindelser, samleskinneskjøter og sveiser inne i pakken - hver av dem er et potensielt motstandspunkt, og hvert motstandspunkt genererer varme under belastning.

GE-F-serien konsoliderer dette til en enkelt 314Ah-celle per posisjon, kablet 1P16S til en 51,2V, 16,08kWh-modul. Et GE-F128-skap trenger bare 8 av disse modulene for å nå 128,5 kWh; GE-F256 trenger 16 for å nå 257,23 kWh. Færre, større celler betyr en enklere intern sele, færre ledd som kan svikte over en 10-års garantiperiode, og – fordi produksjons- og monteringskostnadsskalaer med deler teller mer enn råkapasiteten – en omtrent 25 % lavere enhetspris på GE-F128-plattformen og omtrent 15 % lavere på GE-F240-plattformen sammenlignet med den gamle GE-F240/2-designen.

Hva "8000 sykluser" egentlig betyr

Rangeringen er ikke et markedsføringsrundt tall – det kommer med spesifikke testbetingelser: 0,5C lade-/utladningshastighet, 25°C omgivelsestemperatur, sykling til 70 % utgått kapasitet . Det er industristandarden for å angi sykluslevetid, og den er direkte sammenlignbar med forrige generasjons celles vurdering på 6000 sykluser under de samme 0,5C/25°C-forholdene. En økning på 33 % i klassifiserte sykluser ved samme utladningshastighet, fra en celle med omtrent tredobbelt kapasitet per enhet, peker på en genuint annerledes intern design i stedet for en løsere teststandard.

Rent praktisk, ved en hel syklus per dag, vil 8000 sykluser fungere til omtrent 21–22 år før pakken degraderes til 70 % av den opprinnelige kapasiteten – langt utover kabinettets 10-årige garantiperiode, og nok takhøyde til at de fleste C&I-operatører vil trekke seg tilbake eller gi strøm til et nettsted av andre grunner enn batteridegradering.

Det termiske designet bak vurderingen

Påstander om syklusliv faller raskt fra hverandre hvis en pakke går varm eller ujevnt, siden ujevn celletemperatur er en av de raskeste måtene å akselerere nedbrytningen på de varmeste cellene i en stabel. Det er her GE-F-seriens kjølearkitektur gjør det virkelige arbeidet bak syklus-livstallet.

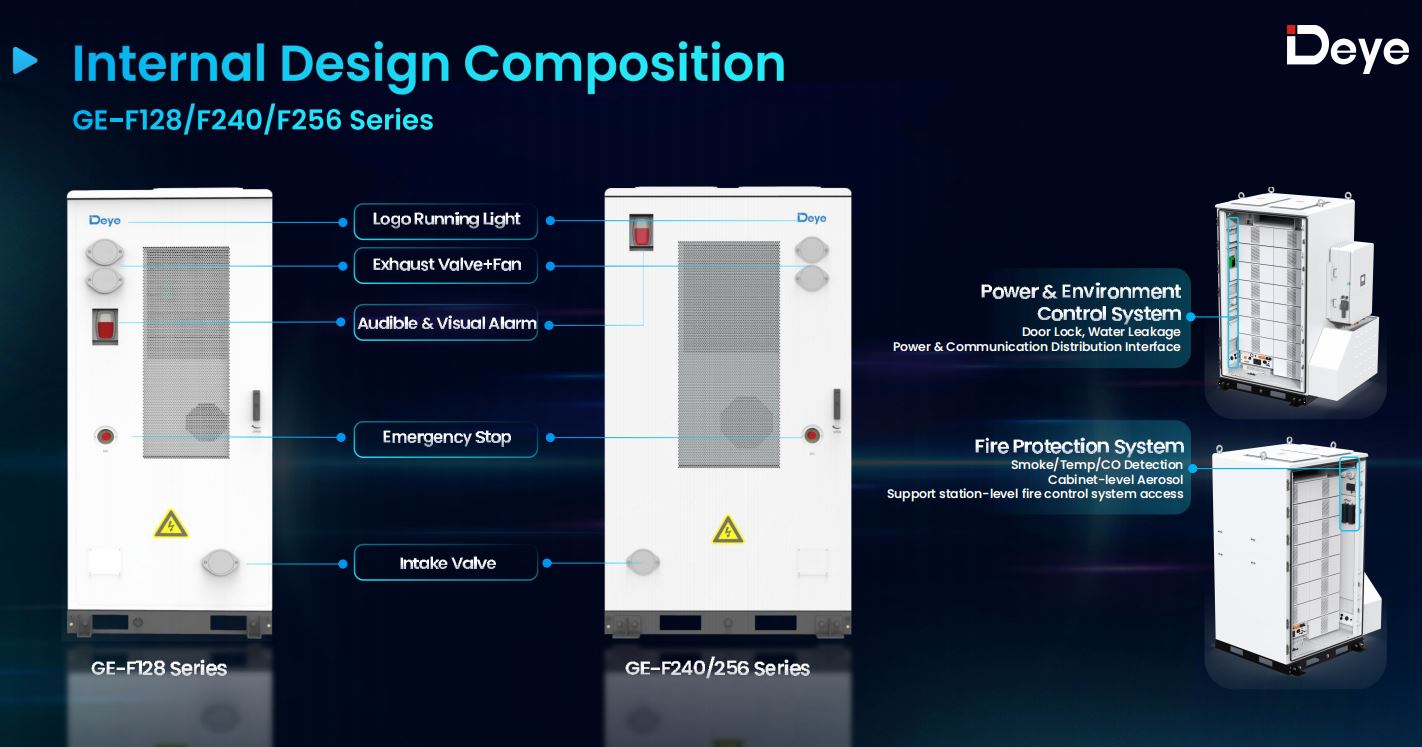

Hvert kabinett bruker en tre-nivå - celle, modul, pakke - presisjonssimulert klimaanleggskanal, drevet av et 3kW klimaanlegg på GE-F128 og en 5kW enhet på GE-F240/256. Resultatet er en maksimal celle-til-celle temperaturforskjell på 6°C , ned fra 10 °C på forrige generasjon, uten effektreduksjon opp til 45 °C omgivelsestemperatur. En tettere termisk spredning betyr at hver celle i pakken eldes nærmere den samme hastigheten, i stedet for at en håndfull hot spots slites ut tidlig og trekker ned pakkens totale brukbare kapasitet lenge før resten av cellene nærmer seg slutten av levetiden.

180A kontinuerlig, 285A topp — uten ekstra reduksjon

Større celler hever også taket på hvor mye strøm en pakke kan håndtere uten å stresse individuelle celler uforholdsmessig. Hvert skap i GE-F-serien – fra 112,4 kWh GE-F112 til 257,23 kWh GE-F256 – deler den samme gjeldende konvolutten: 180A kontinuerlig, 285A topp i 15 sekunder ved 20–45°C , med en driftshastighet på 0,5P. Denne konsistensen er viktig for systemdesign, fordi det betyr at de samme ladnings-/utslippsforutsetningene gjelder enten et prosjekt starter med et enkelt GE-F128-skap eller skaleres opp til en flerskaps GE-F256-stabel.

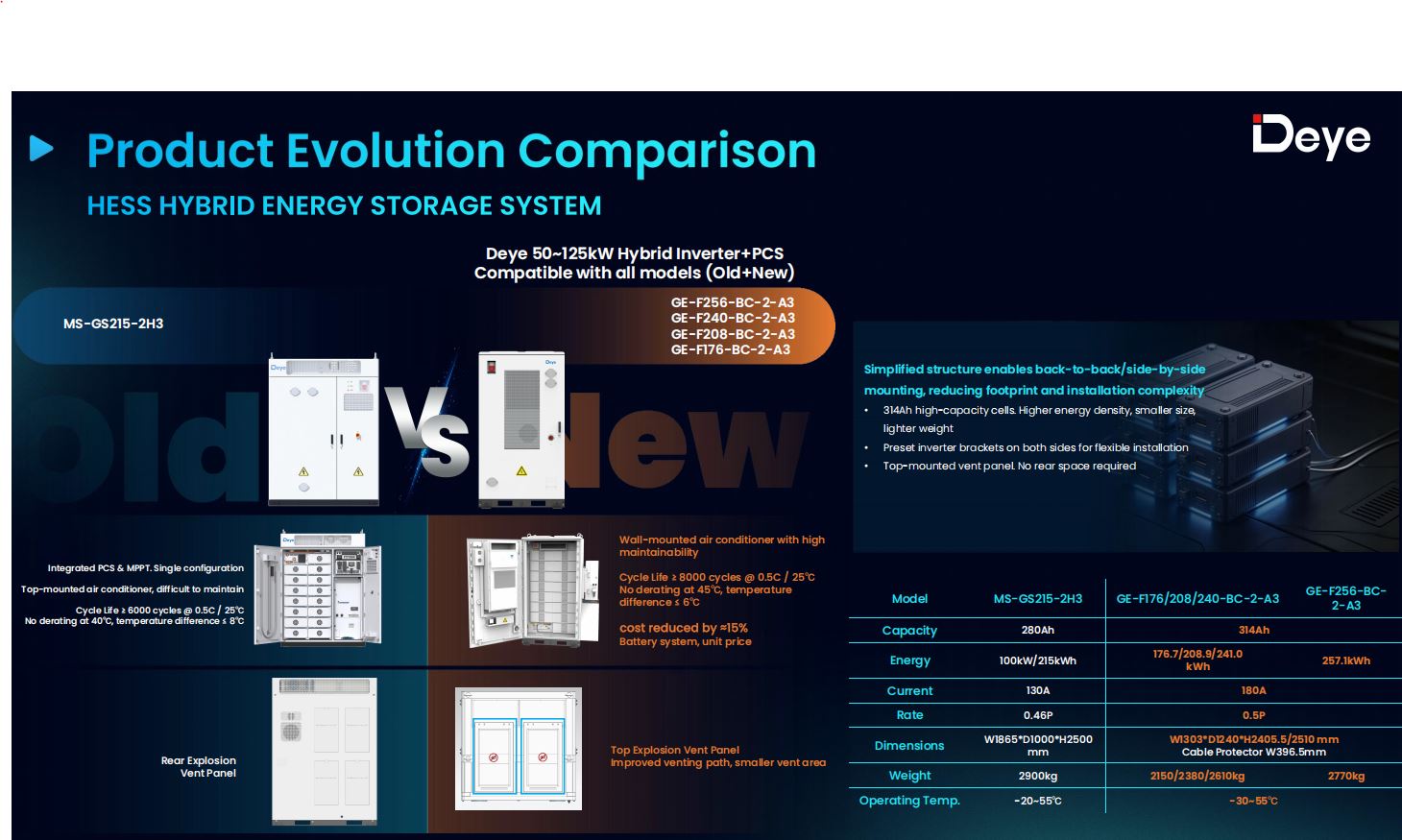

Til sammenligning, konkurrerende luftkjølte skap bygget på celler med lavere kapasitet (vanligvis 280Ah) dekker typisk nærmere 130–140A, med bredere celletemperaturspredning og lavere terskler for ingen reduksjon rundt 40°C. Gapet blir håndgripelig på et varmt tak eller lastebrygge midt på en sommerettermiddag - ett system holder full effekt, det andre gasser stille.

En celle, seks kabinettkonfigurasjoner

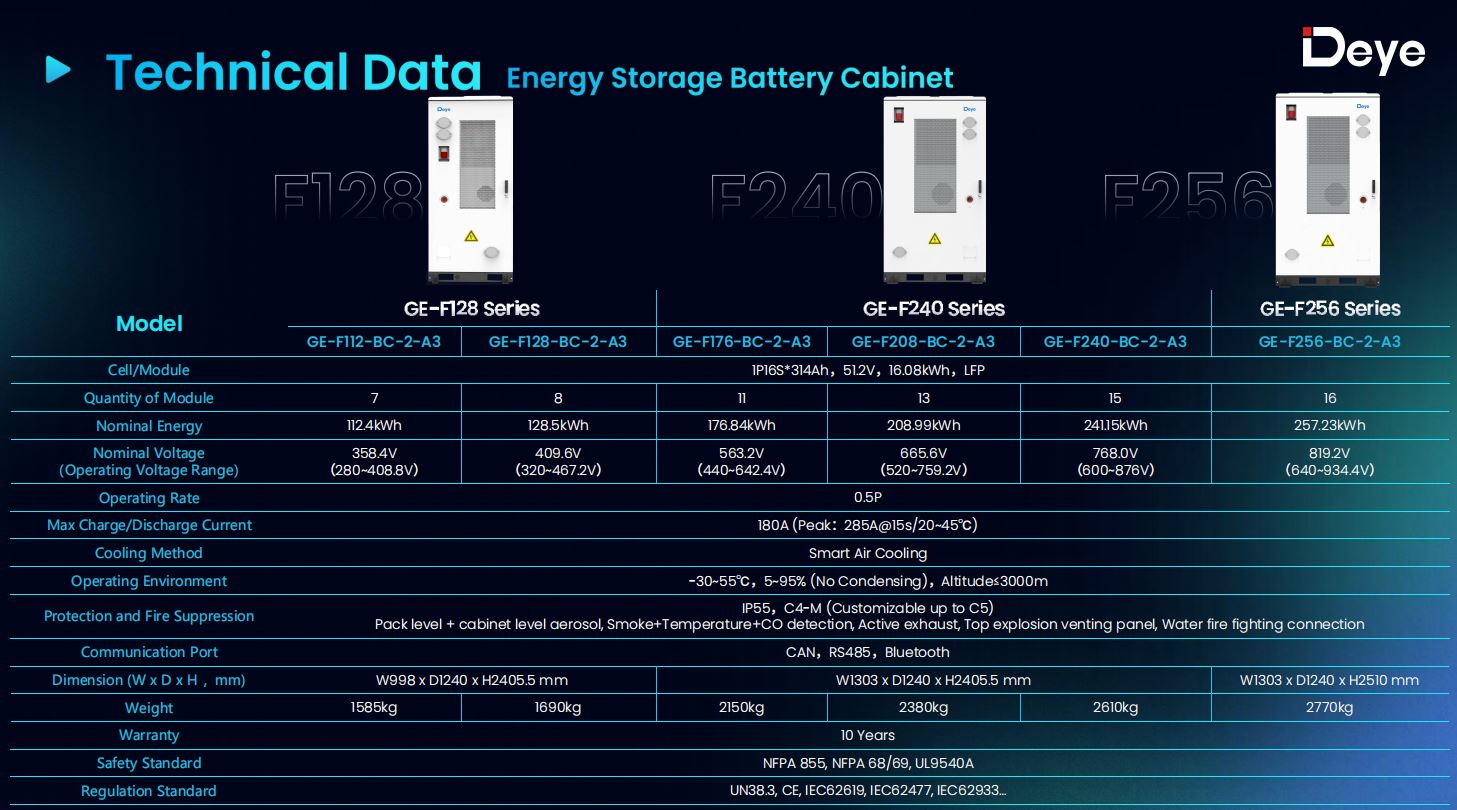

Fordi hvert GE-F-skap er bygget av den samme 16,08 kWh-modulen, gjelder 8000-syklusvurderingen jevnt over hele utvalget i stedet for å være en overskrift for én flaggskip-SKU:

• Den GE-F112/128 utendørs batteriskap — 112,4 kWh og 128,5 kWh, bygget av 7 eller 8 moduler
• Den GE-F240/256 utendørs batteriskap serie — som dekker GE-F176 (176,84 kWh), GE-F208 (208,99 kWh), GE-F240 (241,15 kWh) og GE-F256 (257,23 kWh), fra 11 til 16 moduler

Alle seks konfigurasjonene har samme 10-års garanti og de samme UN38.3-, CE-, IEC62619-, IEC62477- og IEC62933-sertifiseringene, så valg av kapasitetsnivå er utelukkende et spørsmål om energikrav på stedet – ikke en avveining mot cellekvalitet eller forventet levetid.

Hva dette betyr for en 10-års TCO-beregning

En vurdering av syklus-levetid oversetter bare til reelle besparelser hvis den er sammenkoblet med en lavere inngangskostnad og et kjølesystem som faktisk kan levere på kravet om ikke-derating i feltet - ellers er det et laboratorienummer. På GE-F-serien er alle tre på linje: 314Ah-cellearkitekturen reduserer enhetskostnadene med 15–25 % avhengig av kabinettstørrelsen, den termiske spredningen på 6 °C beskytter 8000-syklusklassifiseringen fra å bli underskåret av nedbrytning av hot-spot, og terskelen for ingen reduksjon ved 45 °C betyr at den vurderte syklusen kun kan kontrolleres i et reelt klima enn i en reell klimasyklus. lab.

For systemintegratorer med en størrelse på 100–300 kWh batterienergilagringssystem for et C&I-prosjekt , flytter den kombinasjonen beregningen fra "hvilket batteri er billigst i dag" til "hvilket batteri som fortsatt har meningsfull kapasitet igjen i år 15." På papiret er i det minste GE-F-serien bygget for å svare positivt på det spørsmålet.
