Deye GE-F128/F240/F256-serien utendørs batteriskap: Småskala C&I ESS-veiledning

En ny målestokk for småskala kommersiell og industriell energilagring

De fleste kommersielle og industrielle steder trenger ikke en batterigård i megawatt-skala. En fabrikk som kjører toppenpbarbering, et kjøpesenter som kompenserer for etterspørselsavgifter, eller en gård som sikkerhetskopierer kritiske belastninger, trenger vanligvis et sted mellom 100 kWh og 300 kWh – nok til å ha betydning, ikke nok til å rettferdiggjøre et væskekjølt containersystem med vedlikeholdsmannskap. Det gapet er akkurat der Deye GE-F128/F240/F256-serien utendørs batteriskap er posisjonert, som en del av en bredere familie av småskala C&I ESS-løsninger .

Bygget rundt en 314Ah litiumjernfosfatcelle og sammenkoblet med Deyes 30–125kW hybride vekselrettere eller modulære PCS-enheter, komprimerer GE-F-serien og full seksdimensjonal sikkerhetsarkitektur, smart luftkjøling og 10-enheters parallell ekspansjon til et kabinett som kan installeres.

Tre skap, en plattform

Serien dekker tre fysiske skapstørrelser, som hver tilbys i flere energikonfigurasjoner bygget fra samme 16,08 kWh batterimodulen:

• GE-F128-serien — den GE-F112/128 utendørs batteriskap , 112,4kWh og 128,5kWh, 7 eller 8 moduler
• GE-F240-serien (GE-F176 / GE-F208 / GE-F240) — en del av GE-F240/256 utendørs batteriskap serie , 176,84 kWh til 241,15 kWh, 11 til 15 moduler
• GE-F256-serien — også innenfor GE-F240/256-plattformen, 257,23 kWh, 16 moduler

Hver variant deler den samme underliggende cellen - en 1P16S 314Ah LFP-pakke vurdert til 51,2V - som holder tilbehørs økosystem, kommunikasjonsprotokoll og sikkerhetssystemer konsistente over hele utvalget. Driftsspenningen varierer fra 280V på den minste konfigurasjonen opp til 934,4V på GE-F256, og hvert skap støtter en maksimal lade-/utladnings på 180A med en topp på 285A i 15 sekunder.

Hvorfor 314Ah-celler endrer økonomien

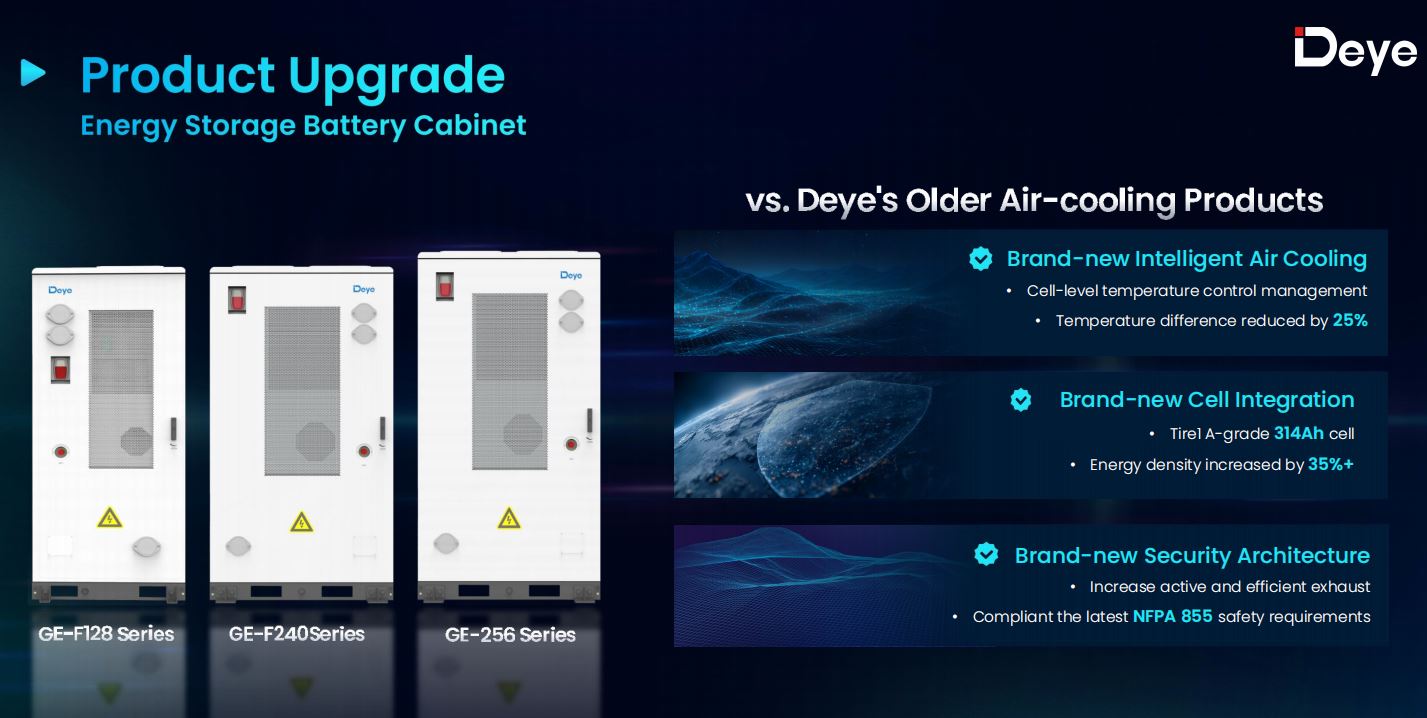

Overgangen fra forrige generasjons 100Ah-celle til en 314Ah-celle er ikke bare et kapasitetspunk. Færre, større celler betyr færre tilkoblinger på pakkenivå, færre potensielle feilpunkter og et enklere internt ledningsnett – noe som er en stor del av grunnen til at enhetspriskostnadene på GE-F128-serien faller med omtrent 25 % sammenlignet med Deyes eldre luftkjølte skap, og rundt 15 % på den større GE-25F640-plattformen.

Sykluslivet forbedrer også meningsfullt. 314Ah-cellen er vurdert for 8000 sykluser ved 0,5C og 25°C til 70 % slutten av levetiden, opp fra 6000 sykluser på den tidligere generasjonscellen, uten nedsettelse ved 45 °C og en celle-til-celle temperaturforskjell holdt innenfor 6 °C – en 25 % tettere spredning enn det eldre designet klarte.

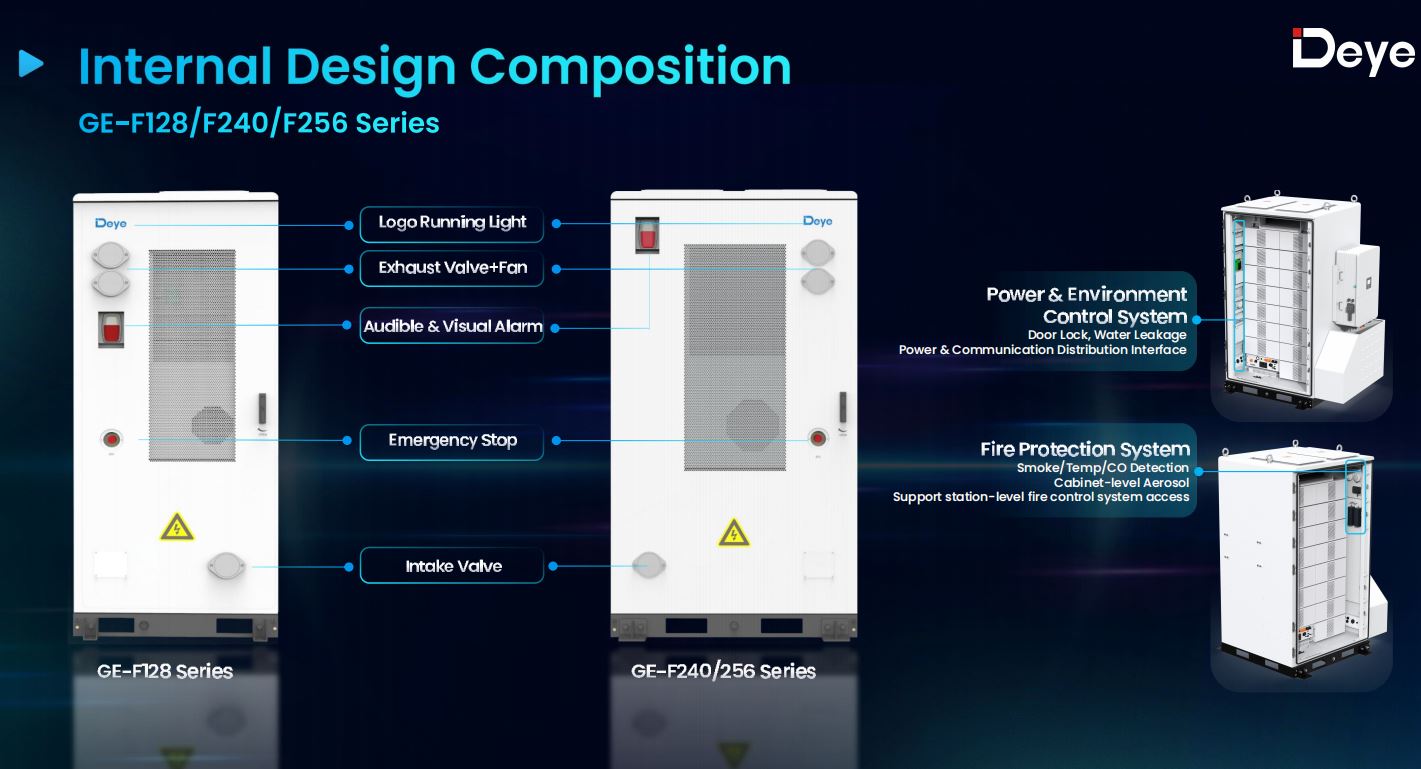

Seksdimensjonal sikkerhet: D1 til og med D6

Batteriskap som sitter utendørs ved siden av en lastebrygge eller en fabrikkvegg får ikke luksusen til et dedikert brannklassifisert rom, så sikkerhetsdesignet må gjøre mer arbeid alene. Deye strukturerer dette i seks lag, som hver adresserer og annen feilmodus:

1. D1 — Elektrisk isolasjon , forhindrer feilutbredelse mellom pakker
2. D2 — Fysisk/termisk isolasjon mellom celler og moduler
3. D3 — Aktiv ventilering , fjerning av brennbar gass til en sikker konsentrasjon innen ett minutt
4. D4 — Retningsbestemt eksplosjonsavlastning gjennom en toppmontert ventilasjonsplate
5. D5 — Aerosolundertrykkelse på både pakke- og skapnivå
6. D6 — Grensesnitt for brannslukking av vann , en DN40 standardtilkobling for forhåndstilkobling av hydrant på stedet

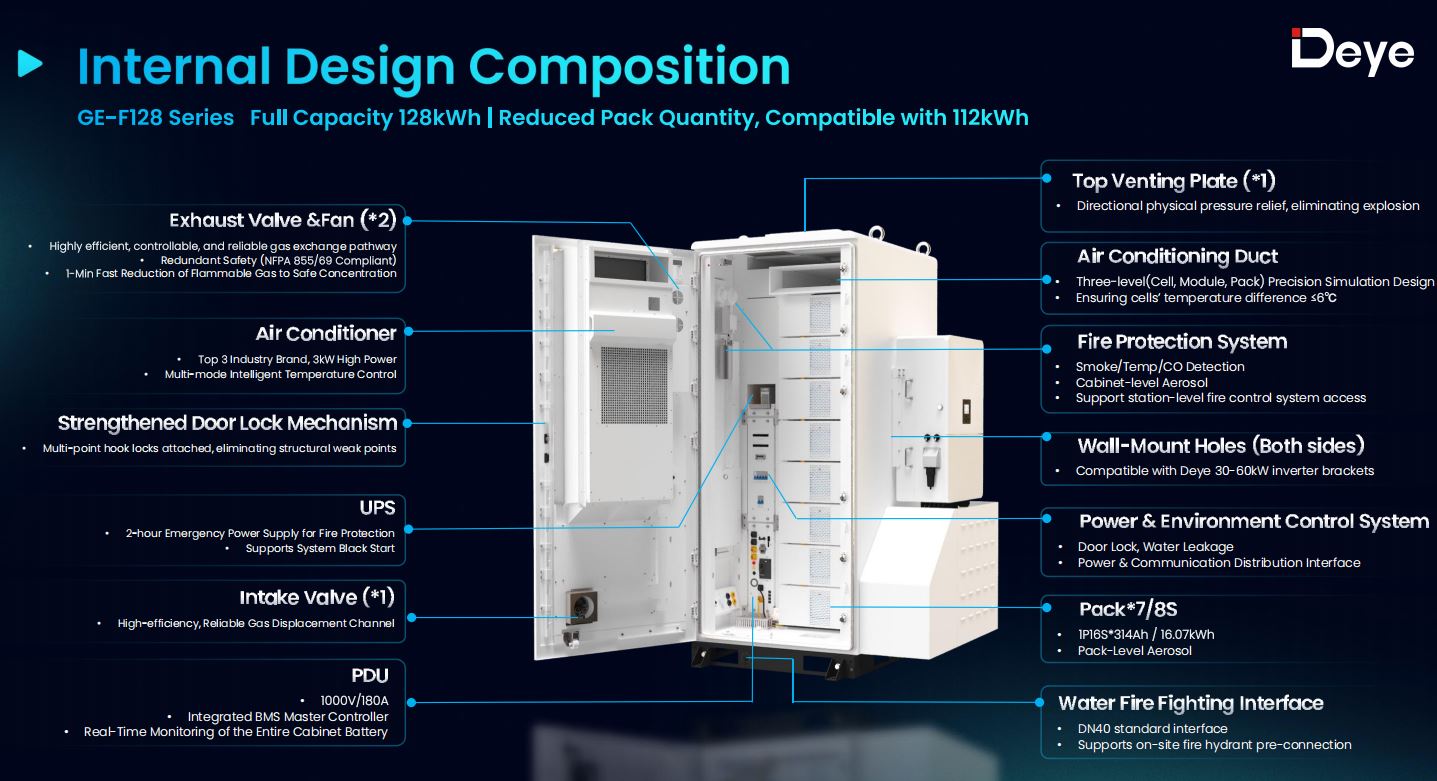

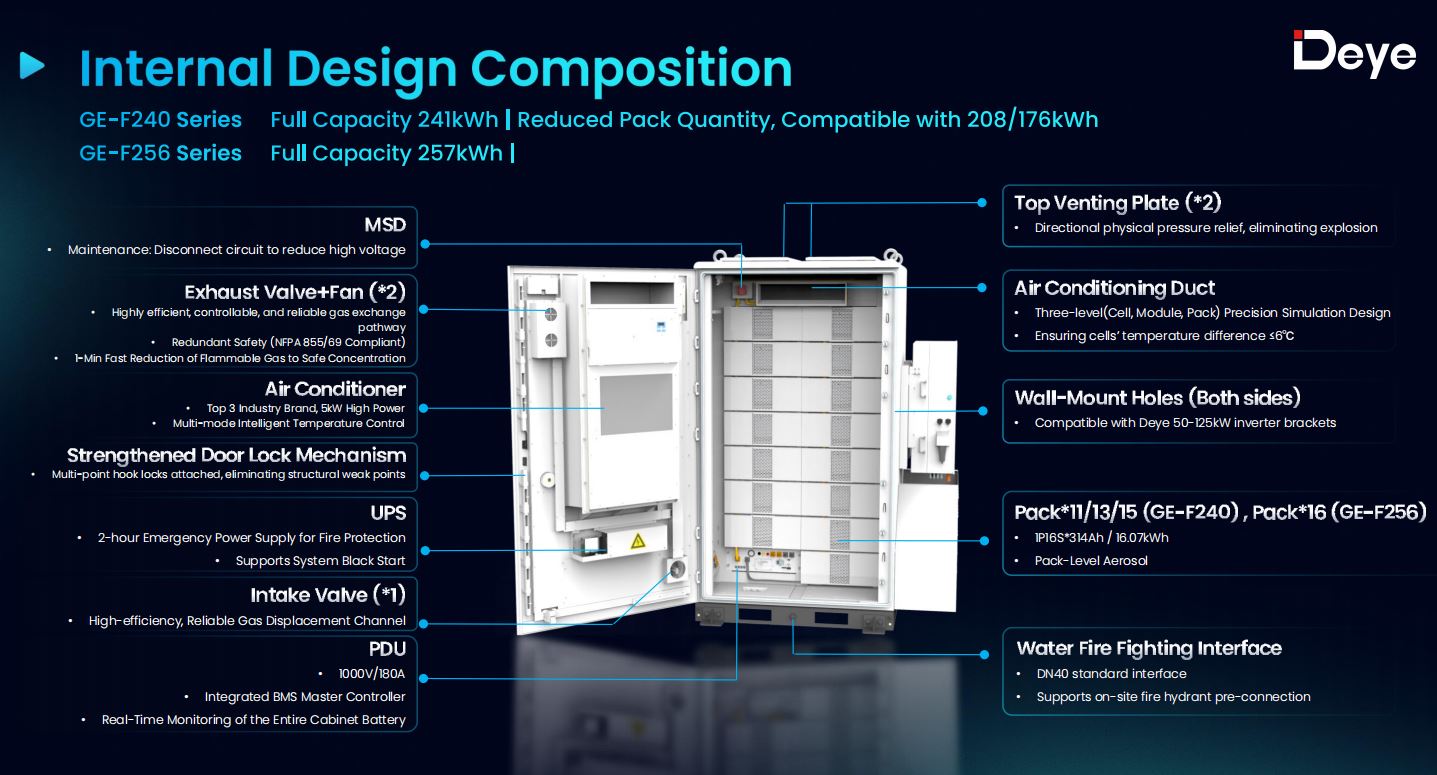

En detalj verdt å markere for alle som sammenligner spesifikasjonsark: eksplosjonsventilasjonen sitter på top av skapet i stedet for på baksiden. Det betyr noe i rygg-mot-rygg- eller side-ved-side-installasjoner, der et bakmontert ventilasjonspanel enten vil være blokkert eller kreve ekstra klaring. Skapet har også en 2-timers UPS-støttet nødstrømforsyning slik at brannsikringssystemet fortsetter å kjøre selv om hovedstrømforsyningen blir avbrutt, og det er i samsvar med NFPA 855, NFPA 68/69 og UL9540A.

Smart luftkjøling uten reduksjonsstraff

Luftkjøling har et rykte for å slite i varmt klima, som vanligvis er der argumentet "væskekjøling kun for noe seriøst" kommer fra. GE-F-serien trykker tilbake på det med en tre-nivå (celle, modul, pakke) presisjonssimulert klimaanlegg, drevet av et toppnivå industrimerke klima vurdert til 3kW på GE-F128 og 5kW på GE-F240/256.

Resultatet er ingen reduksjon opp til 45°C omgivelsestemperatur — en terskel de fleste luftkjølte kan enten ikke treffe eller bare treffe med en bredere celletemperaturspredning. Deyes egne sammenligningsdata setter flere konkurrerende luftkjølte skap ved 40 °C før reduksjon starter, med temperaturforskjeller på 8–10 °C versus GE-F-seriens 6 °C. For en installasjon på taket eller en sistebrygge i Sør-Europa eller Midt-Østen om sommeren, er dette gapet mellom fullverdig ytelse og et system som stille struper seg selv om ettermiddagen.

Matche et skap til en strømenhet

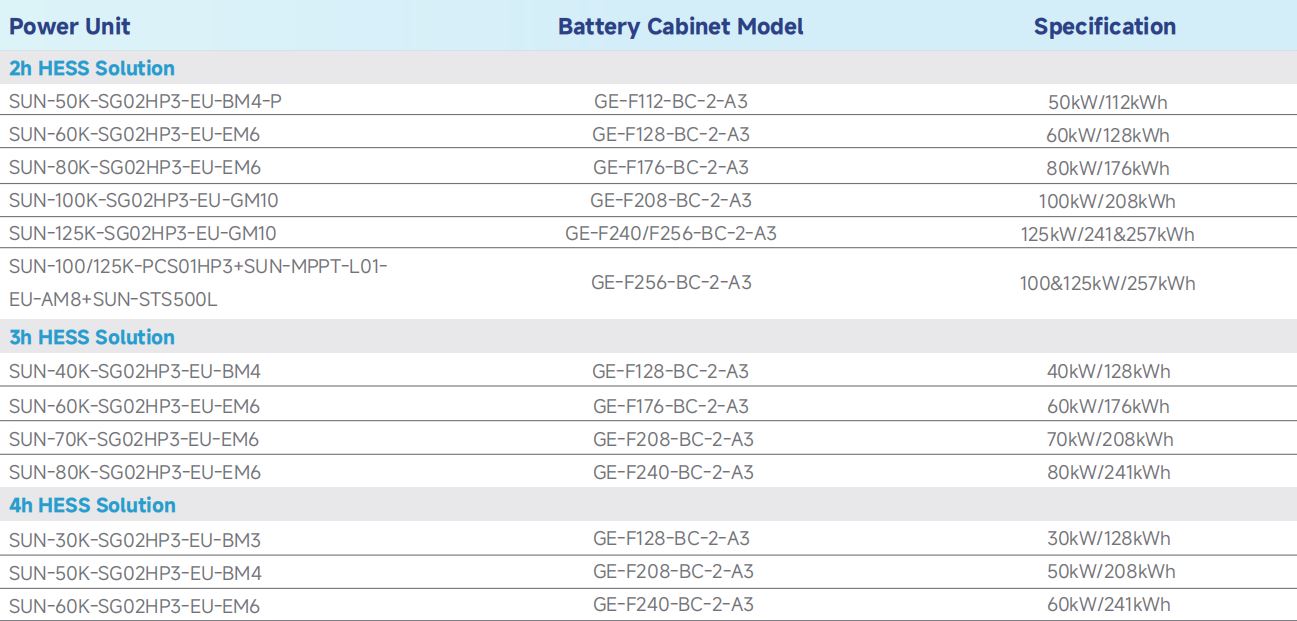

GE-F-serien selges ikke som en enkel rask pakke – det er en meny. Avhengig av ønsket utladningssvarighet (2t/3t/4t) og total effekt, kan det samme skapet pares med forskjellige Deye trefase høyspent hybrid-omformere , eller, for større GE-F240/256, med en modulær PCS MPPT STS-stabel:

• GE-F128-serien pares med 30–60kW hybride vekselrettere
• GE-F240/256-serien pares med 50–125 kW hybride vekselrettere, eller med SUN-100K/125K-PCS01HP3 modulært strømkonverteringssystem

En singel SUN-60K trefase hybrid inverter matchet med en GE-F128 utendørs batteriskap , leverer for eksempel og 60kW/128kWh 2-timers system. Bytt til en SUN-30K-enhet mot samme kabinett og den blir en 30kW/128kWh 4-timers konfigurasjon – samme batterimaskinvare, annen driftssyklus, valgt utelukkende ved å matche omformerens merkestrøm til ønsket utladningsvindu.

Skalering forbi et enkelt skap

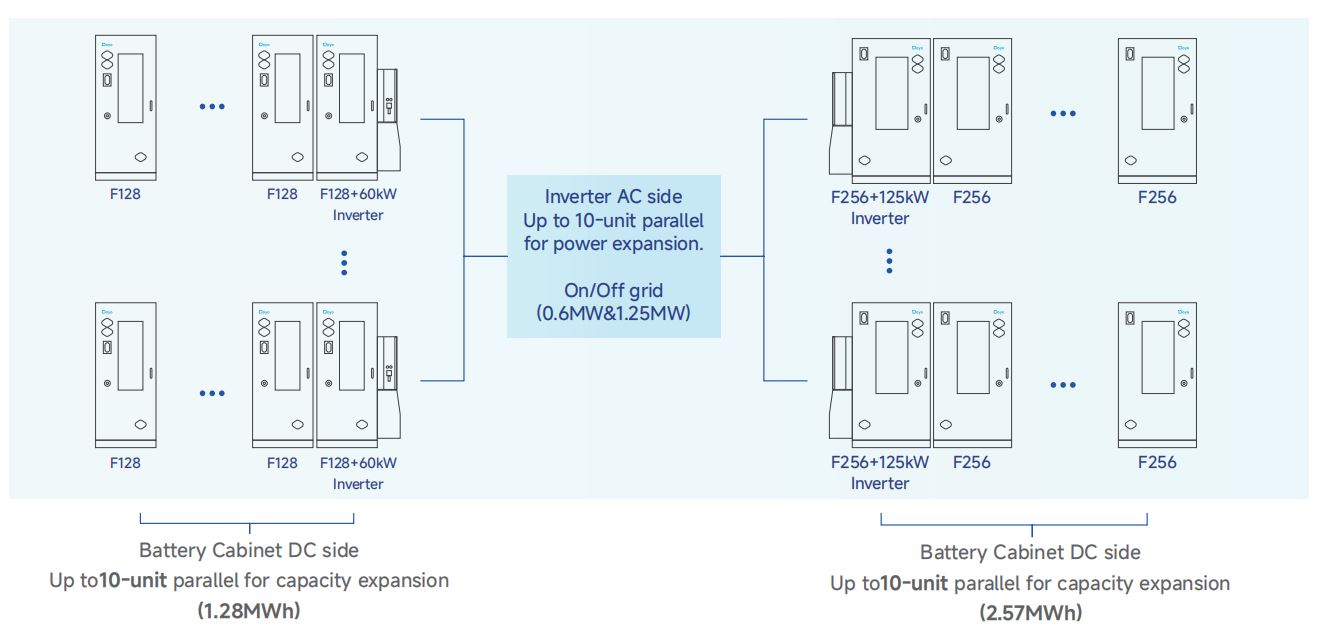

En enkelt GE-F256-skap topper rundt 257 kWh, men de fleste C&I-prosjekter vokser over tid, eller starter større enn ett skap kan dekke. På DC-siden, opp til 10 skap kan parallellkobles per stall, noe som bringer GE-F128-serien til 1,28 MWh og GE-F240/256-serien til 2,41–2,57 MWh – nok til å bygge bro inn i territoriet som dekkes av Deye's dedikerte storskala BESS-systemer for prosjekter som vokser helt fra en modulær kabinetttilnærming. På AC-siden støtter Deyes HP3-serie vekselrettere parallell opp til 10 enheter , skyve strømkapasiteten på/av nettet til 0,6MW eller 1,25MW avhengig av omformermodellen.

Inverterdesignen støtter også uavhengige batteriinnganger, noe som betyr at kabinetter med forskjellige spesifikasjoner - for eksempel en eksisterende GE-F128 sammen med en nylig lagt til GE-F240 - kan sitte på samme kraftenhet i stedet for å tvinge en full flåteutskifting når kapasitetsbehovene endres.

Installasjon og fjernstyring

Områdeforberedelse er der mye av den totale installerte kostnaden for et batterisystem faktisk skjuler seg - betongputer, veggforsterkning, tilpassede bremser. GE-F-skapets yttervegg har forhåndsinnstilte vekselrettermonteringsposisjoner på begge sider, så vekselretterbraketten festes direkte til skapet i stedet for å kreve en separat veggmonteringsundersøkelse. Deye tilbyr tre løftemetoder avhengig av omformerens vekt og tilgang til stedet: kran/gaffeltruck heising for 100–125 kW enheter (~150 kg), en enkel kjettingløfter for 60–125 kW units, and manuell løfting for 30–50 kW units (~80 kg).

Når det først er satt i drift, administreres systemet enten lokalt over Bluetooth/USB eller eksternt gjennom Deye Cloud-plattformen, som håndterer raske oppgraderinger, dynamisk tariffbevisst ladning/utladingsplanlegging og sanntidsovervåking på mer enn 30 språk.

Hvor GE-F-serien passer

Ingenting av dette er rettet mot lagring i nytteskala - Deye er eksplisitt ved væskekjøling fortsatt eller den beste samtalen over omtrent 300 kWh i applikasjoner med høy C-rate. Det GE-F128/F240/F256-serien sikter mot, er plassen rett under det: fabrikker, kjøpesentre, gårder og mikronett uten å kjøre PV-BESS, PV-BESS-diesel eller rett BESS-konfigurasjoner, der et fullt walk-in-beholdersystem ville være overkill, men et batteri i boligskala ville ikke dekke. Til sammenligning kan prosjekter som trenger et fullstendig pakket fremfor modulær tilnærming se på Deye's lagringssystemer for batterienergi for C&I-prosjekter , eller, for mindre enkeltskapsplasser, den alt-i-ett hybrid energilagringsomformere .

For en installatør eller systemintegrator som vurderer et 100–300 kWh C&I-prosjekt, kommer de praktiske spørsmålene ned til forventet omgivelsestemperatur, nødvendig utladingssvarighet og om området vil sannsynligvis utvides senere. GE-F-serien svarer på alle tre uten å tvinge frem et valg mellom dem – ingen reduksjon av luftkjøling opp til 45°C, en varighet satt av invertervalg i stedet for en rask maskinvarekonfigurasjon, og en parallell-ekspansjonsbane innebygd fra dag én.
