Sub-10 ms STS-bytte forklart: MS-MPPT400-2 vs MS-TS500-2

De ti millisekundene som avgjør om et nettsted forblir drevet

Nettfeil melder seg ikke. Et øyeblikk tegner et nettsted fra verktøyet; den neste kollapser spenningen og hver nedstrøms belastning blir utsatt for et gap den ikke kan tolerere. For et datasenter, et kjølelager eller en produksjonslinje midt i syklusen, må dette gapet lukkes på ensifrede millisekunder – ikke sekunder, ikke «så raskt som generatoren kan snurre opp». Det er det spesifikke tekniske problemet STS-laget (statisk overføringsbryter) løser, og det er grunnen til at Deye MC-L430-plattformen bygger switching rundt to spesialbygde kabinetter: MS-MPPT400-2 og MS-TS500-2, begge vurdert for overføring under 10 ms.

Disse to skapene ser like ut på et datablad – begge håndtaksgitter, generator og lastbrytere; begge hevder ensiffer-millisekundes veksling - men de løser forskjellige problemer. Man kombinerer PV-inngang med svitsjing i et enkelt kabinett. Den andre er et dedikert koblingsskap med høyere kapasitet uten PV-funksjon i det hele tatt. Å få den forskjellen riktig er det som avgjør om et nettsteds byttearkitektur faktisk samsvarer med generasjonsmiksen.

Hva en statisk overføringsbryter faktisk gjør

En statisk overføringsbryter beveger ikke en kontakt mekanisk slik en tradisjonell automatisk overføringsbryter gjør. Den bruker solid-state-svitsjing for å oppdage en kildefeil og omdirigere lasten til en alternativ kilde før lasten noen gang ser avbruddet. Det er mekanismen bak plattformens ≤10 ms byttetid mellom drift på nettet og utenfor nettet — raskt nok til at de fleste sensitive elektroniske belastningene aldri registrerer overgangen i det hele tatt.

Både MS-MPPT400-2 og MS-TS500-2 er bygget rundt den samme svitsjekjernen, men hvert kabinett arrangerer bryterne rundt seg forskjellig avhengig av hva annet som må dele kabinettet.

MS-MPPT400-2: Bryter og solinngang i ett skap

MS-MPPT400-2 kombinerer to funksjoner som ellers ville trenge separat maskinvare: et tokanals MPPT-trinn som håndterer opptil 400kW PV-inngang (2 x 200kW), og et STS-trinn vurdert til 400kW over belastning, rutenett og oljemotorforbindelser. På PV-siden kjører den en maksimal inngangsspenning på 800V DC, et MPPT-spenningsområde på 180–750V DC og en 200V oppstartsspenning - bred nok til å imøtekomme en rekke strengkonfigurasjoner uten en separat PV-omformer.

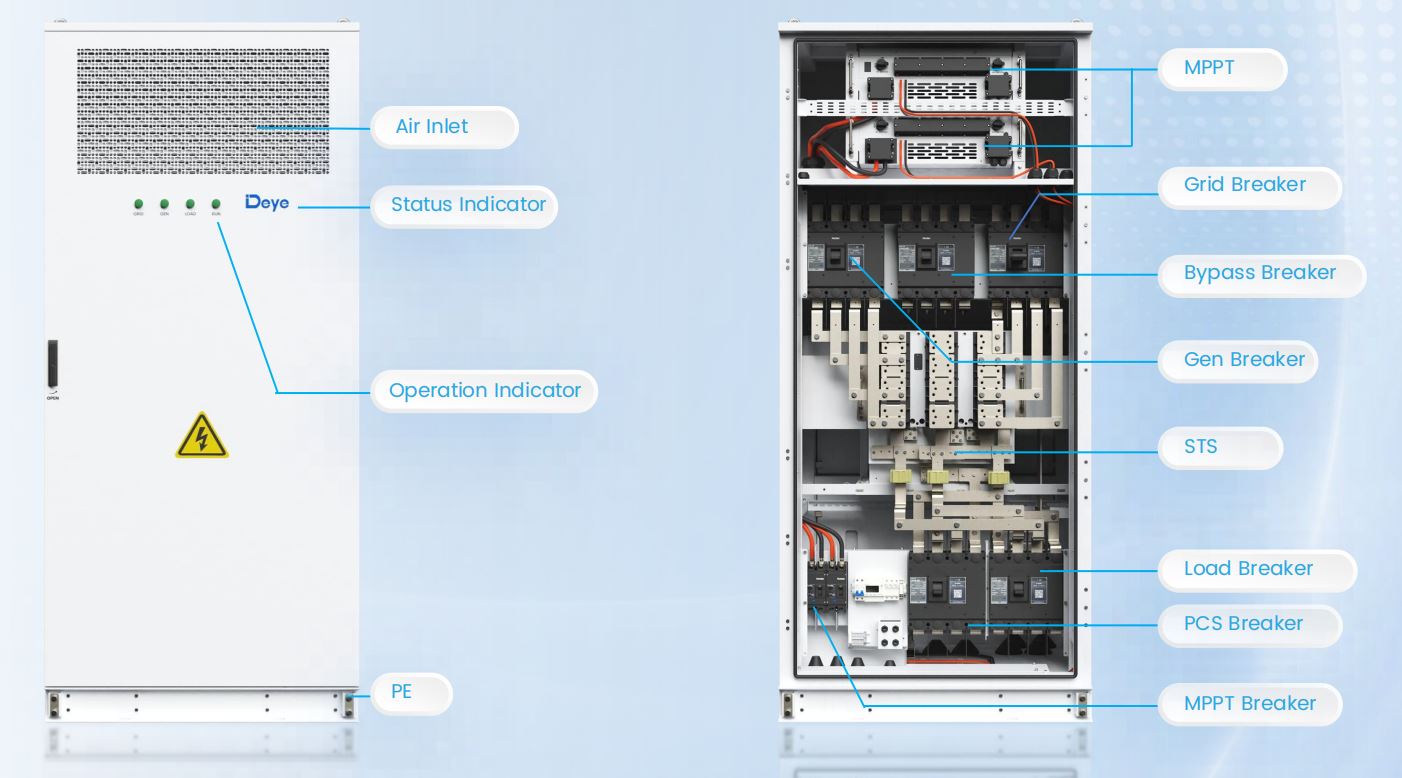

Bryteroppsettet inne i kabinettet gjenspeiler den doble rollen: en dedikert MPPT-bryter og nettbryter sitter ved siden av en bypass-bryter, generatorbryter, lastbryter og PCS-bryter - alt koordinert av den interne STS-logikken. Det er mye svitsjeintelligens pakket inn i ett 1000 x 1000 x 2450 mm kabinett, og det er nettopp derfor dette skapet dukker opp i DC-koblede oppsett der PV, batteri og svitsj må dele et enkelt punkt med AC-sammenkobling i stedet for tre separate skap.

MS-TS500-2: Et dedikert koblingsskap for større laster

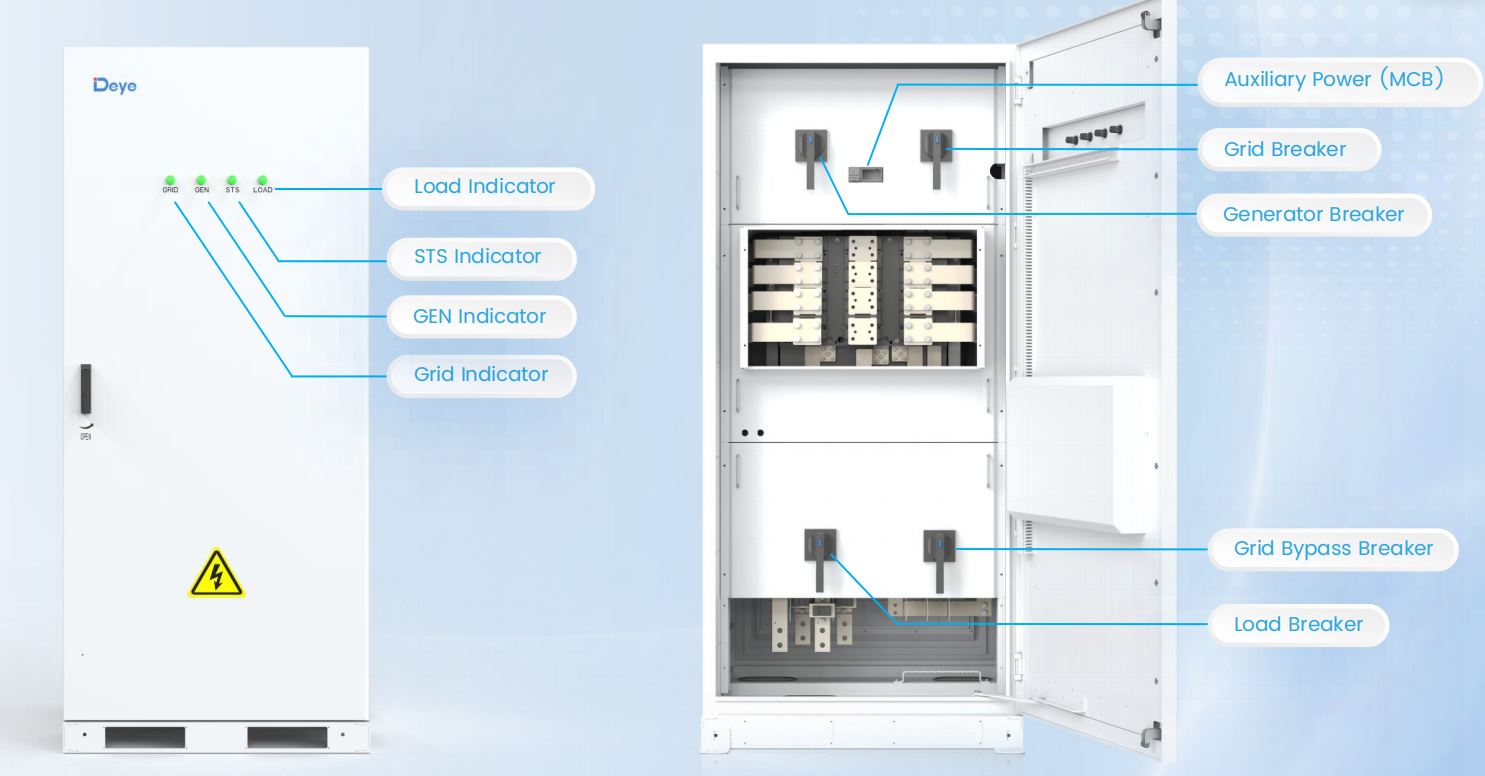

MS-TS500-2 dropper PV-funksjonen helt og fokuserer på én jobb: bytte mellom nett, generator og last med en høyere karakter enn det MPPT-integrerte kabinettet kan tilby. Den er klassifisert for 500 kW på tvers av belastning, nett og oljemotortilkoblinger – 100 kW mer takhøyde enn MS-MPPT400-2 – med en samleskinne vurdert til 1000A og grenskinner på 200A, som kjører på en 1000V DC isolasjonsklasse.

Den praktiske lesningen: når et nettsted allerede har PV håndtert gjennom et separat DC-koblet MPPT-skap, eller ikke har noen PV i det hele tatt - en ren batteri-pluss-generator backup-distribusjon, for eksempel - gir MS-TS500-2 mer svitsjingskapasitet uten å betale for et PV-trinn som ville gå ubrukt.

Å velge mellom dem basert på nettstedtopologi

Beslutningen kommer vanligvis ned på hvor mange funksjoner et enkelt skap trenger å absorbere, og hvor mye koblingskapasitet lasten faktisk krever. En reservestrømdistribusjon som beskytter kritiske belastninger med en N≤2 kabinettkonfigurasjon, parer vanligvis batteriskap med en MS-TS500-2 som sitter mellom den EMS-koordinerte batteribanken og transformatoren – ingen PV i den spesielle kjeden, så det er ingen grunn til å bære MPPT-maskinvare.

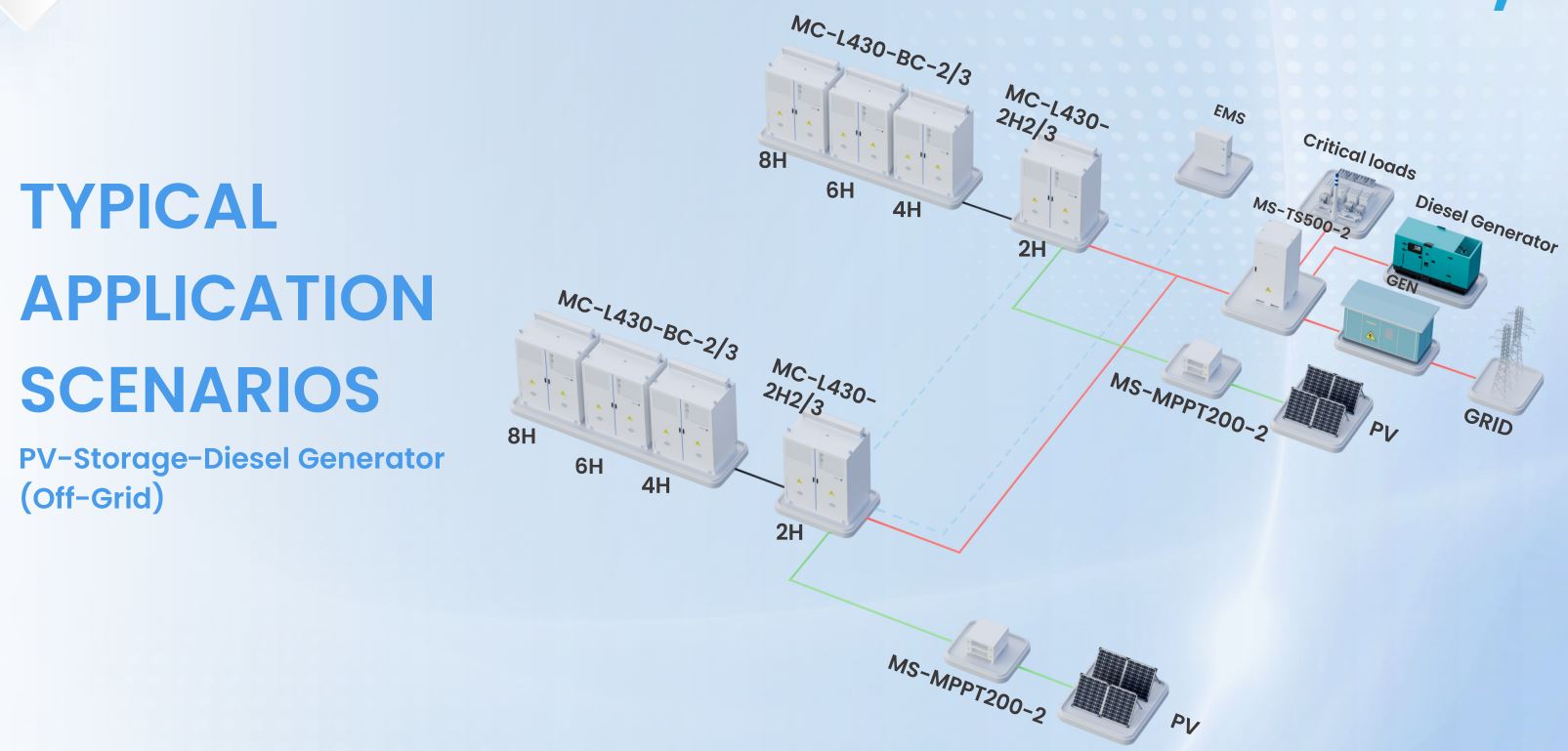

Et PV-lagringsgenerator-mikronett har derimot en tendens til å rute gjennom MS-MPPT400-2, siden det uansett trenger PV-inngangstrinnet og den integrerte STS betyr ett kabinett mindre å installere, koble til og sette i drift. I en dieselstøttet off-grid-distribusjon, håndterer den samme MS-MPPT400-2 alle tre overføringsbanene – nett, generator og PV-matet batteri – fra ett enkelt kabinett, og holder svitsjetopologien kompakt selv om generasjonsmiksen blir mer kompleks.

Ingen av kabinettene fungerer isolert fra EMS-laget. Både rapporterer status og aksepterer kontrollsignaler over den samme RS485/Modbus TCP/DIDO-ryggraden resten av plattformen bruker, som er det som lar EMS koordinere en overføringsbeslutning med batteriladningstilstand og belastningsprioritet i stedet for å bytte rent på en spenningsterskel.

Hvorfor Sub-10ms betyr mer enn det høres ut

Ti millisekunder er omtrent en halv syklus ved 50 Hz. Denne terskelen er ikke vilkårlig – den er satt til å holde seg under gjennomkjøringstoleransen til utstyret som mest sannsynlig blir skadet eller forstyrret av et avbrudd: stasjoner med variabel frekvens, UPS-støttede IT-laster og presisjonsproduksjonskontrollere som behandler ethvert spenningsfall som en feiltilstand og stenger forsvar. En bryter som tar 100 ms, eller til og med 50 ms, kan fortsatt utløse den defensive avstengningen selv om strømmen teknisk sett aldri forsvant helt.

Dette er også grunnen til at byttefunksjonen behandles som sin egen maskinvarekategori i stedet for å brettes inn i PCS-en eller batteriskapet. Å isolere den til et dedikert STS-utstyrt kabinett – enten det er MS-MPPT400-2 eller MS-TS500-2 – betyr at byttebeslutningen ikke trenger å vente på batterisidelogikk eller PCS-synkronisering, som er der sub-10ms-tallet faktisk kommer fra i praksis.

For en dypere sammenbrudd av kanalarkitekturen og byttespesifikasjonene bak denne generasjonen maskinvare, plattformens 8-kanals MPPT og 500kW STS spesifikasjonssammenbrudd dekker byttemaskinvaren mer detaljert. For team som vurderer hvordan dette byttelaget passer inn i en full batteridistribusjon, jo bredere C&I ESS-løsning er utgangspunktet for å matche antall kabinetter, koblingsmodus og byttekapasitet til et spesifikt nettsted.
