SUN-MPPT-L01-EU-AM8 og SUN-STS500L spesifikasjoner forklart: 8 kanaler, 500kW STS

To moduler, to forskjellige jobber

SUN-MPPT-L01-EU-AM8 og SUN-STS500L sitter på motsatte ender av den samme C&I ESS-klyngen. Man trekker energi inn fra PV-strenger og leverer den til PCS så effektivt som mulig. Den andre bestemmer hvilken strømkilde - nett, generator eller PCS selv - som faktisk når belastningen. Ingen av dem erstatter den andre, og å forstå hvor hver enkelt jobb starter og stopper gjør det lettere å dimensjonere et system riktig.

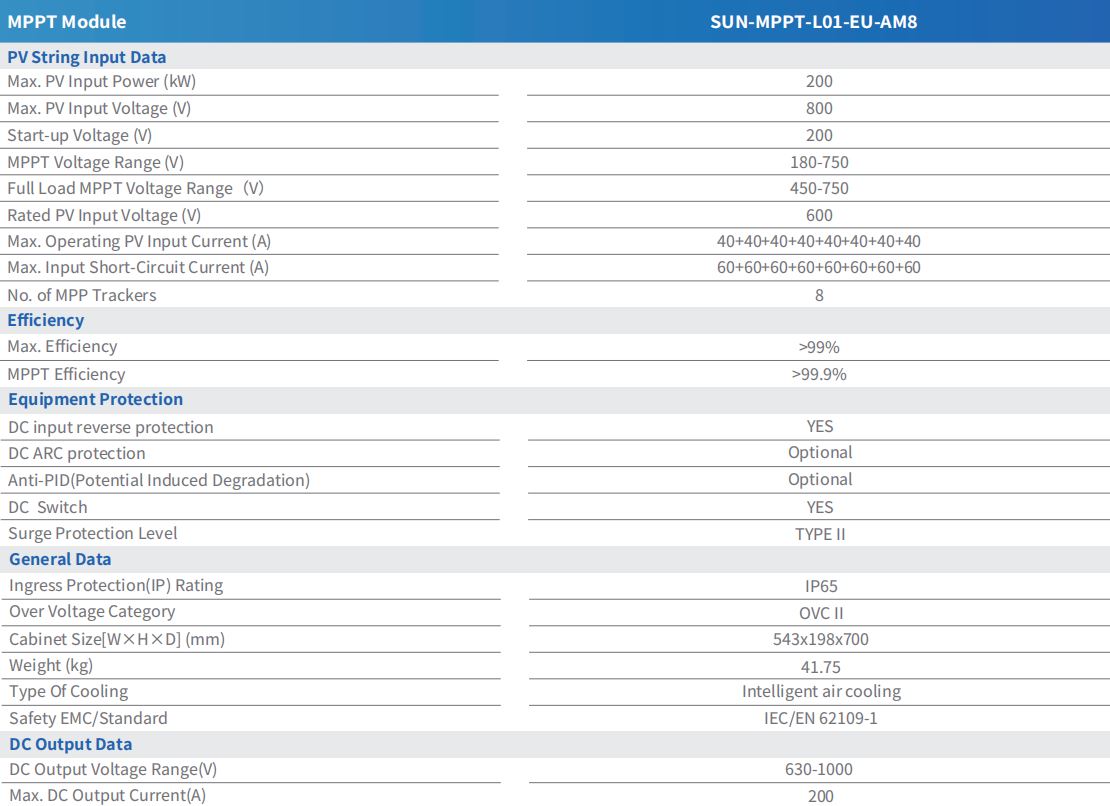

SUN-MPPT-L01-EU-AM8: Hva de 8 sporerne faktisk gjør

Denne modulen kjører 8 uavhengige MPP-trackere , hver klassifisert for 40A driftsstrøm og en 60A kortslutningsstrømgrense, for en kombinert maksimal PV-inngang på 200kWp. Fordi sporerne er uavhengige i stedet for gruppert, blir en skyggelegging eller en feil på en streng isolert til den kanalen i stedet for å trekke ned de syv andre.

Spenningsvinduer betyr like mye som trackeren teller. Oppstartsspenning er 200V, MPPT-spenningsområdet går 180-750V, og det smalner til 450-750V under full belastning. Nominell PV-inngangsspenning er på 600V, og DC-utgang mates inn i PCS ved 630-1000V, begrenset til 200A. Maksimal effektivitet er vurdert til over 99 %, og selve MPPT-sporingseffektiviteten overstiger 99,9 % – forskjellen mellom de to tallene er hvor godt modulen finner og holder det faktiske toppeffektpunktet når forholdene skifter. For lesere som ønsker det underliggende konseptet forklart i mer dybde, dette oversikt over maksimal power point-sporing og hvorfor det er viktig dekker det grunnleggende.

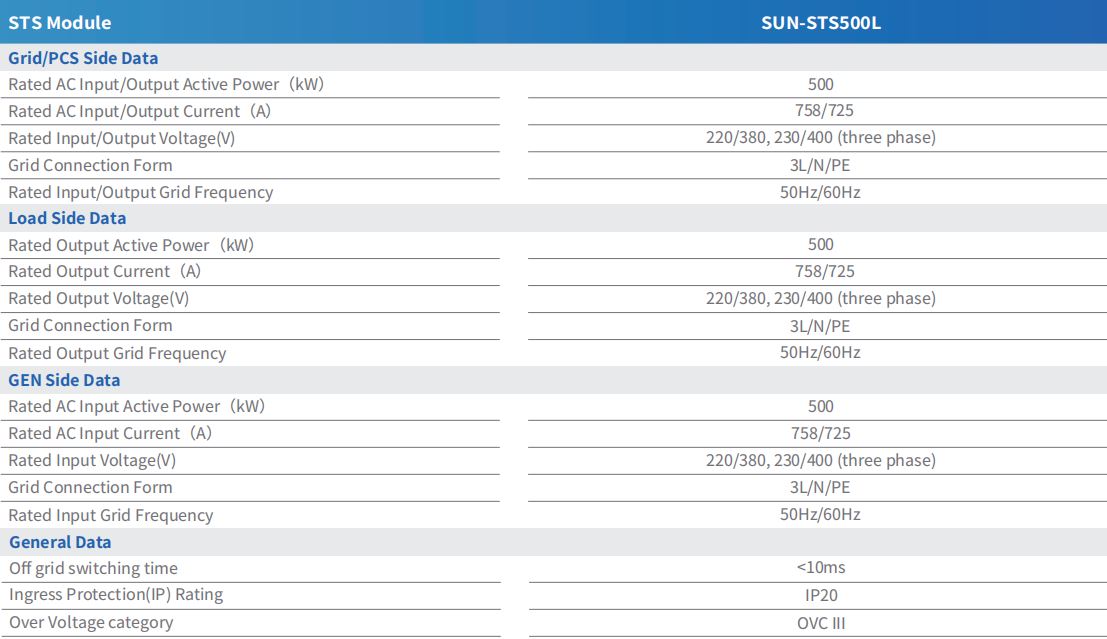

SUN-STS500L: Byttekapasitet og timing

SUN-STS500L er bygget rundt ett enkelt tall: a 500kW svitsjekapasitet, brukt identisk over Grid/PCS-siden, Lastsiden og GEN-siden. Hver side er klassifisert for samme 758A/725A inngangs- eller utgangsstrøm ved 220/380V eller 230/400V trefase, koblet i en 3L/N/PE-konfigurasjon ved 50Hz eller 60Hz.

Byttetid utenfor nettet er vurdert til under 10 ms, noe som er raskt nok til at tilkoblede laster generelt ikke registrerer overgangen mellom nett-, off-grid- og dieselgeneratormodus. Modulen har en IP20-inngangsklassifisering og en OVC III-overspenningskategori, noe som gjenspeiler dens rolle som en vekselstrømskomponent i stedet for et utendørs klassifisert kabinett.

Hvordan de to modulene fungerer sammen i én klynge

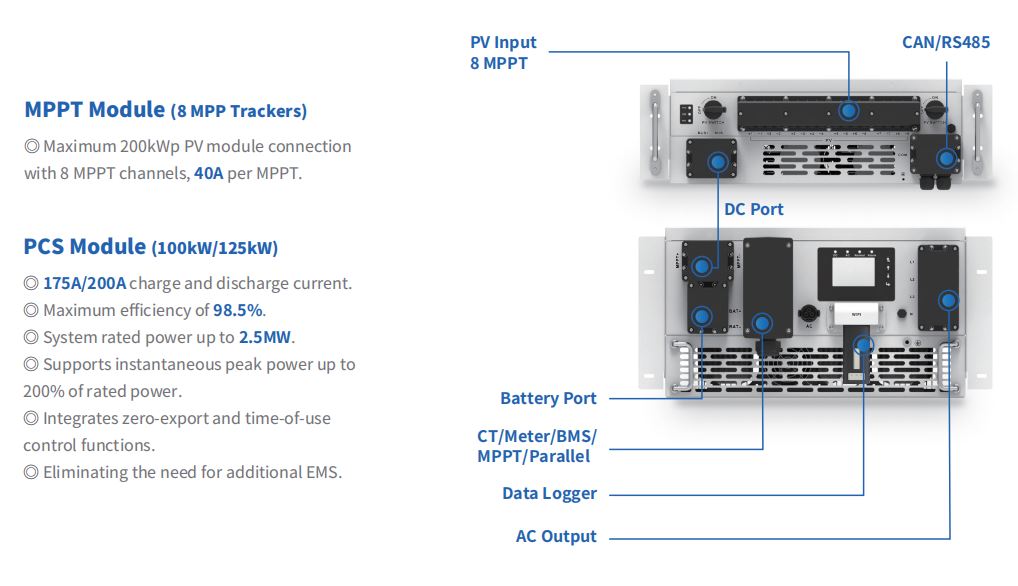

I en typisk konstruksjon avsluttes PV-strenger ved SUN-MPPT-L01-EU-AM8, som mater PCS-en på DC-siden. SUN-STS500L sitter på AC-siden, nedstrøms for PCS, og bestemmer om lasten hentes fra nett, PCS-støttet batteristrøm eller en dieselgenerator. Én STS500L-enhet kobles til opptil fem 100kW PCS-enheter eller fire 125kW PCS-enheter, så MPPT-til-STS-forholdet i en klynge følger uansett hvor mange PCS-enheter som er koblet til den enkelt STS-modulen.

Denne delingen er viktig ved feilsøking: et problem med PV-underytelse peker på MPPT-modulen og dens tracker-nivådata, mens en bytteforsinkelse eller modusovergangsfeil peker på STS-modulen og dens AC-side ledninger. Lag som spesifiserer en full klynge rundt disse to modulene kan se gjennom hele C&I-system for energilagring for å matche antall PCS og batterikapasitet til MPPT- og STS-klassifiseringene ovenfor.
