BOS-B Pro-A3 batterisystem forklart: Kapasitet, sykluslevetid, konfigurasjon

Starter fra en enkelt modul

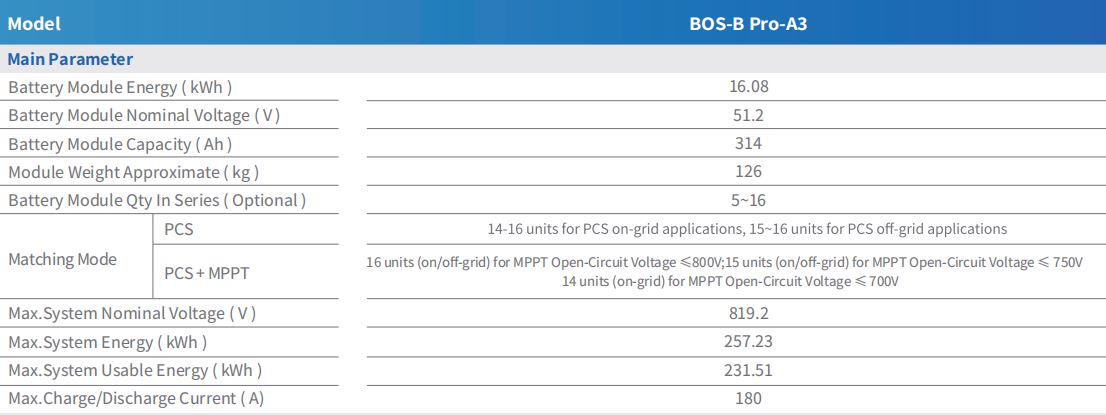

Hvert BOS-B Pro-A3-stativ er bygget fra samme baseenhet: a 16,08kWh modul vurdert til 51,2V nominell spenning og 314Ah kapasitet, veier 126kg. Alt annet i systemet – total rackenergi, seriekonfigurasjon, matchende PCS-antall – skaleres opp fra den enkeltmodulspesifikasjonen.

Hvor mange moduler per stativ, og hvorfor det endres

Et stativ kan holde mellom 5 og 16 batterimoduler i serie, men selve taket avhenger av hvordan stativet er kablet. Koblet rett til PCS uten MPPT i strengen, støttes 14 til 16 enheter avhengig av om installasjonen kjører on-grid eller off-grid. Når MPPT er lagt til, endres grensen med PV åpen kretsspenning: 16 enheter er tillatt ved 800V eller lavere, 15 enheter ved 750V eller lavere, og 14 enheter på nettet bare ved 700V eller lavere.

Ved maksimal 16-modulkonfigurasjon når stativet en systemspenning på 819,2V, en maksimal systemenergi på 257,23 kWh , og 231,51 kWh med brukbar energi — gapet mellom de to gjenspeiler den anbefalte 90 % utladningsdybden.

Lade- og utladningsgrenser på stativnivå

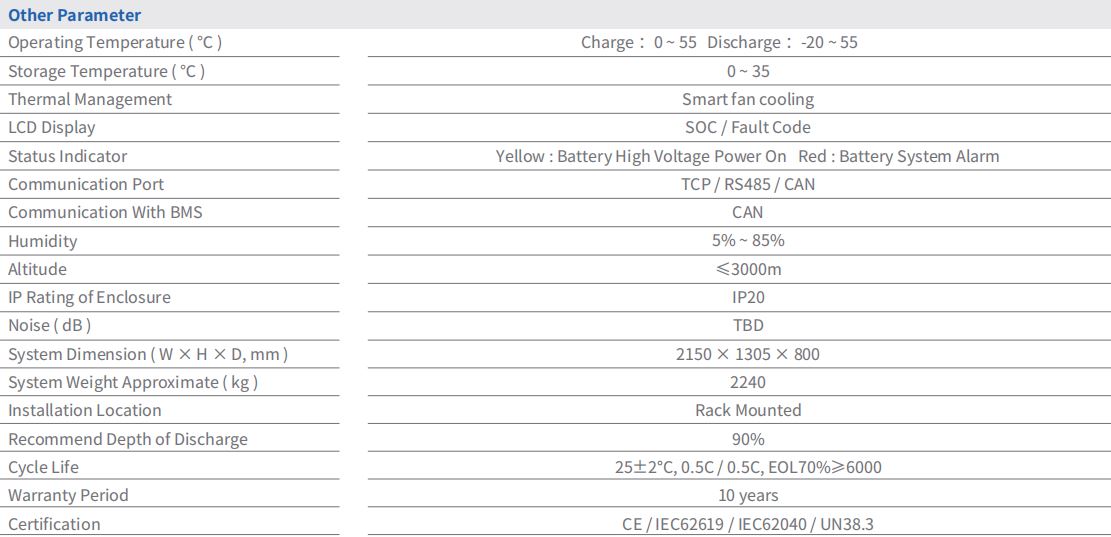

Uavhengig av modulantall, er rackets maksimale lade- og utladningsstrøm begrenset til 180A . Lading er tillatt over et område på 0°C til 55°C, mens utlading strekker seg ned til -20°C, noe som gir systemet mer operativt takhøyde under kalde forhold når strømmen trekkes ut enn når den settes inn igjen. Lagringstemperaturen, atskilt fra driftstemperaturen, er begrenset til 0-35°C.

Syklusliv og hva garantien faktisk dekker

Sykluslevetid er vurdert til 6000 sykluser eller mer til 70 % utgått kapasitet, testet ved 25±2°C med 0,5C ladning og 0,5C utladningshastigheter. Dette tallet er hva garantiperioden på 10 år er bygget rundt – et stativ som sykles én gang per dag med den testede hastigheten og utladningsdybden, bør fortsatt beholde meningsfull brukbar kapasitet når garantiperioden utløper.

Anbefalt utladningsdybde er satt til 90 %, og modulens LFP-kjemi er det som gjør at kombinasjonen av den utladningsdybden og 6000-syklusvurderingen holder seg over garantiperioden, i stedet for å bytte den ene mot den andre slik noen andre kjemier krever.

Innkapsling, kommunikasjon og fysisk fotavtrykk

Hele stativet måler 2150 × 1305 × 800 mm og veier omtrent 2240 kg ved maksimal konfigurasjon, montert som en stativinstallert enhet i stedet for frittstående. Kommunikasjon går over TCP, RS485 eller CAN, med CAN spesifikt brukt for kommunikasjon med BMS. Termisk styring håndteres gjennom smart viftekjøling, og kapslingen har en IP20-klassifisering som er egnet for innendørs eller skjermet installasjon i stedet for direkte utendørs eksponering.

Status rapporteres gjennom en SOC- og feilkodeskjerm, støttet av et tofarget indikatorsystem - gult for høyspent strøm på, rødt for en batterisystemalarm - slik at en tekniker kan lese stativstatus uten å åpne et panel eller koble til en bærbar datamaskin. Sertifiseringen dekker CE, IEC62619, IEC62040 og UN38.3.

Hvor dette passer i et større bygg

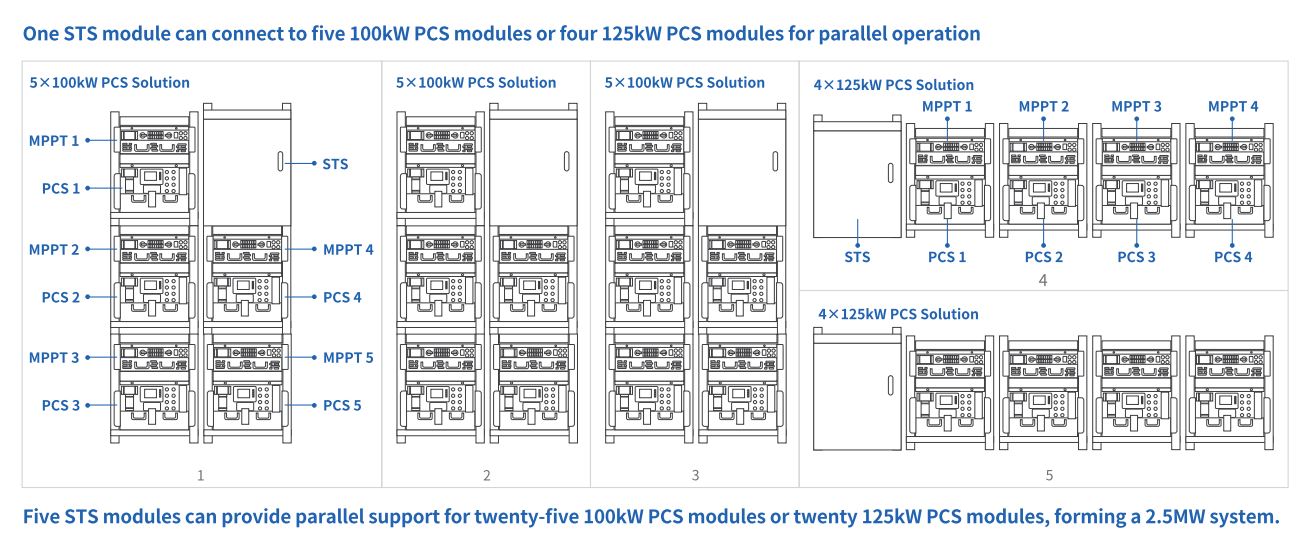

Disse tallene per rack er byggesteinen for noe større: én PCS kan bære opptil 16 rack parallelt, så et prosjekts totale energikapasitet er egentlig bare 257,23 kWh per rack multiplisert med hvor mange stativer PCS-antallet tillater. Alle som spesifiserer en full klynge rundt dette batteriet kan vurdere det bredere storskala batteri-energilagringssystem for å se hvordan rackantall, PCS-vurdering og total plasskapasitet passer sammen.
