Holde celler under 35 °C: MS-GS215-2H3s vei til 6000 sykluser og 70 % EOL

Tallet som ikke vises på en sammenligning av et spesifikasjonsark

De fleste C&I batteriskap blir sammenlignet på kWh, kW og pris per syklus. Det som sjelden blir undersøkt er temperaturkontrollsløyfen som avgjør om den annonserte syklustellingen er realistisk eller optimistisk. En celle som holdes ved 35 °C brytes ned på en meningsfylt annen kurve enn en som regelmessig stiger til 45 °C eller 50 °C – og denne forskjellen forenes over tusenvis av sykluser til år med brukbar levetid.

Deye's MS-GS215-2H3 binder sammen ≥6000-syklus, 70 % utløpt levetid kapasitetsvurdering direkte til et termisk styringssystem bygget rundt ett mål: hold hver celle under 35°C, uavhengig av omgivelsesforhold eller lade-/utladningsbelastning. Dette stykket går gjennom hvordan målet faktisk holdes.

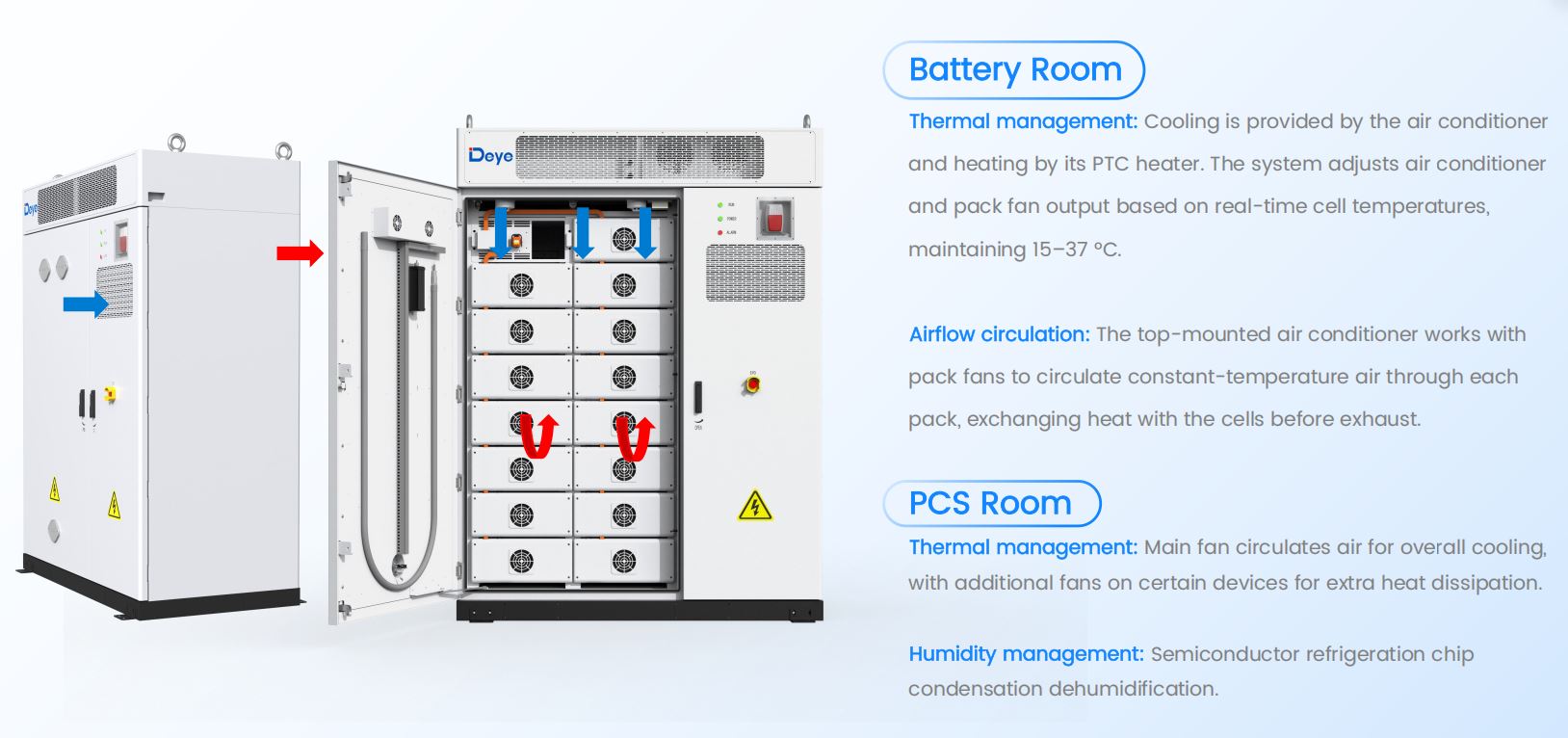

En toveis kontrollsløyfe, ikke bare kjøling

Batterirommet er ikke avhengig av at en enkelt kjøleenhet reagerer på en enkelt sensor. Kjøling kommer fra et klimaanlegg; oppvarming kommer fra en PTC-varmer innebygd i samme sløyfe. Begge justeres kontinuerlig basert på sanntids celletemperaturavlesninger, sammen med pakkevifteeffekt, og holder rommet innenfor et arbeidsbånd på 15–37°C .

Å kjøre oppvarming og kjøling på samme kontrollsløyfe er viktig i klima med store dag-natt-svingninger eller sesongmessige ekstremer. Et skap som bare avkjøler vil la cellene bli kalde om vintermorgenene, noe som skader lademottak og akselererer risikoen for litiumbelegg ved lave temperaturer like sikkert som varme akselererer nedbrytningen i den ogre enden.

Luftstrømsirkulasjon: Få luft med konstant temperatur til hver pakke, ikke bare i rommet

Å holde en gjennomsnittstemperatur på romnivå er ikke det samme som å holde hver celle til den temperaturen - et rom kan i gjennomsnitt være 30 °C mens pakker bak går varmere enn pakker i nærheten av klimaanlegget. Deyes design ruter luft aktivt i stedet for passivt: det toppmonterte klimaanlegget fungerer sammen med individuelle vifter , skyver luft med konstant temperatur gjennom hver pakke etter tur slik at den utveksler varme med cellene rett før den tømmes.

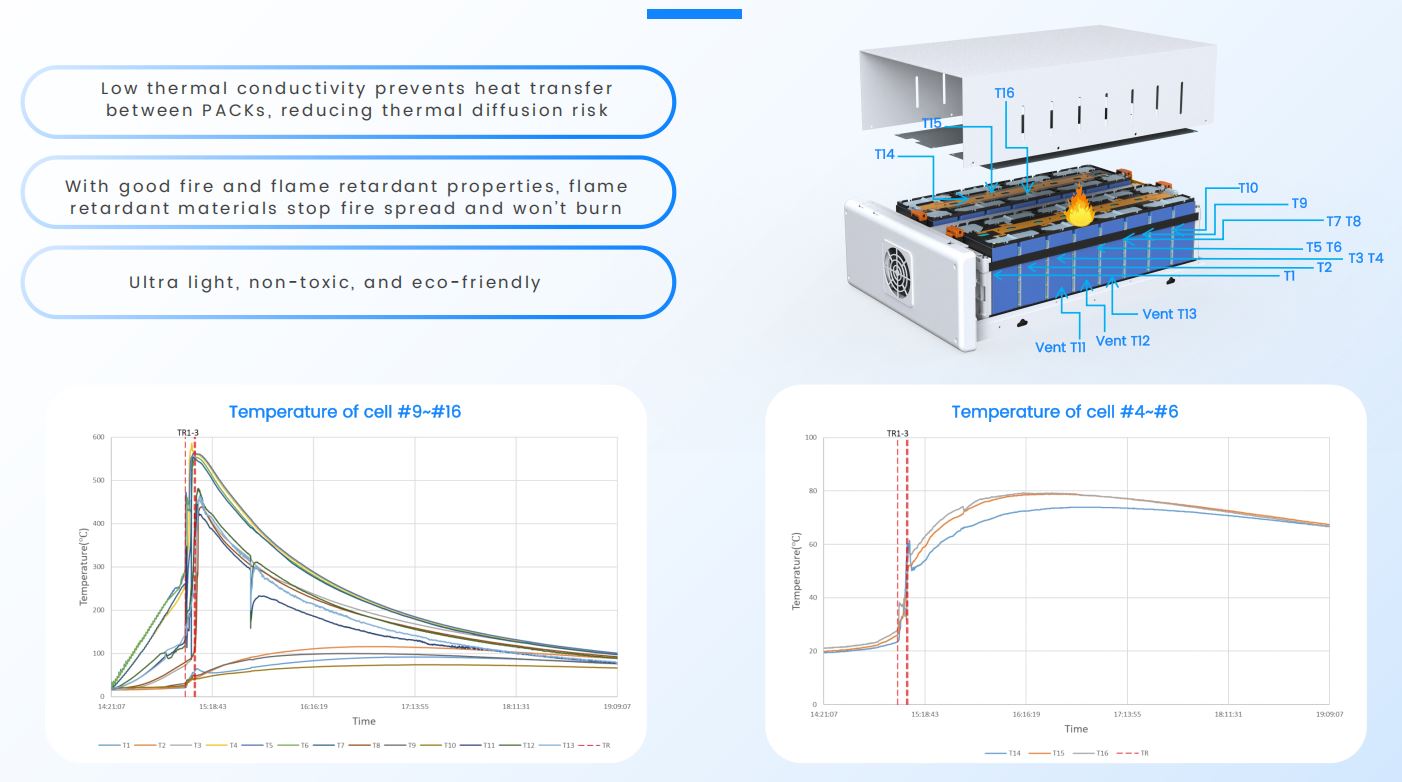

Temperaturovervåkingspunkter over pakkestabelen
Sone	Overvåket rekkevidde
Lavere pakker	Celle #1–8 (T1–T9)
Øvre pakker	Celler #9–16 (T10–T16)
Ventesoner	T11, T12, T13

Denne pakke-for-pakke-sirkulasjonen er det som gjør celle-til-celle temperaturdelta - ikke bare romgjennomsnitt - til en kontrollerbar variabel. Et skap som kun måler omgivelsestemperaturen kan ikke fange opp en eneste overopphetingspakke i tide; en som overvåker seksten distinkte soner kan.

Isolasjon som den passive bakstopperen

Aktiv luftstrøm håndterer normale driftsforhold, men isolasjonslaget på pakkenivå er det som begrenser hvor langt varmen går hvis en pakke blir varm. Materialet mellom pakkene er spesifisert for lav termisk ledningsevne, spesielt for å bremse varmeoverføringen til nabopakker, og redusere risikoen for termisk diffusjon over stabelen. Det er også flammehemmende, lett og ikke-giftig - egenskaper som betyr like mye for hva som skjer under en aktiv termisk hendelse som for rutinemessig daglig drift.

Dette er det samme isolasjonslaget som fungerer som et inneslutningstiltak i kabinettets brannsikkerhetsdesign - termisk styring og brannsikkerhet er ikke separate systemer her, de deler den samme fysiske barrieren som gjør to jobber samtidig.

PCS-rommet kjører sin egen kjølesløyfe

Kraftelektronikk genererer sin egen varmebelastning uavhengig av batteriet, så PCS-rommet styres separat fra batterirommet. En hovedvifte håndterer den generelle luftsirkulasjonen, med ekstra vifter montert på spesifikke høydissiperende komponenter for målrettet kjøling. Fuktigheten styres gjennom en halvlederkjølebrikke som kondenserer og fjerner fuktighet fra kammerluften.

Å skille de to termiske sonene unngår en vanlig designsnarvei: å dele en kjølesløyfe mellom batterier og kraftelektronikk har en tendens til å underdimensjonere begge, siden de to har forskjellige temperaturtoleranser og forskjellige feilkonsekvenser.

Hva 35°C-kontroll faktisk kjøper: 6000 sykluser og 70 % EOL

Overskriftsnumrene på dette kabinettet - ≥6000 sykluser and 70 % kapasitetsbevaring ved slutten av levetiden — er ikke uavhengige av det termiske systemet beskrevet ovenfor; de er den direkte utgangen av det. LFP-sykluslevetidstallene er alltid betinget av driftstemperaturen, og Deyes vurdering er bare oppnåelig fordi den termiske styringssløyfen holder cellene innenfor 15–37 °C-båndet beskrevet tidligere i stedet for å la dem drive med omgivelsesforholdene.

Livssyklusvurderingskontekst
Metrisk	Verdi
Syklusliv	≥6000 sykluser
End-of-life kapasitet	70 %
Tak for målcelletemperatur	<35°C
Driftsbånd for batterirom	15–37°C

For et prosjekt som kjører en daglig syklus, betyr 6000 sykluser omtrent 16 års tjeneste før kapasiteten faller til 70 % av navneskiltet – et tall som bare gjelder hvis det termiske systemet gjør jobben sin hver eneste av disse syklusene, ikke bare under laboratorietestforhold.

Driftskonvolutten: -20°C til 50°C, IP54, C5

Intern termisk kontroll har bare betydning hvis selve kabinettet kan overleve stedet det er utplassert på. Skapet er klassifisert for -20°C til 50°C omgivelsesdrift (med reduksjon over 45°C), har en IP54 ingress rating, og er bygget til en C5 anti-korrosjon klasse for kyst-, industri- eller miljøer med høy luftfuktighet. Arbeidshøyde er vurdert til 3000m.

Ingen av disse tre vurderingene gjør det interne temperaturkontrollarbeidet beskrevet ovenfor - de definerer de eksterne forholdene det interne systemet må jobbe mot. Et skap med utmerket intern termisk kontroll, men en svak kapslingsvurdering, vil fortsatt mislykkes på et tøft sted; de to er utformet som et par her.

Hva dette betyr for totale eierkostnader

Termisk styring er usynlig i en sammenligning av et spesifikasjonsark, men dukker opp direkte i to tall som har betydning for prosjektøkonomi: realisert sykluslevetid og hastigheten på kapasitetsfading. Et skap som lar cellene bli varme kan treffe samme navneskilt kWh på dag én, men nå 70 % kapasitet år tidligere enn dets rangerte syklustall tilsier – noe som gjør en 15-årig eiendel til en 10-årig.

For integratorer som vurderer et prosjekts totale eierkostnader i stedet for bare dets forhåndspris, er den termiske arkitekturen beskrevet her i praksis det 10-årsgarantien er priset mot. Det er verdt å vurdere sammen med hvordan strømkonverteringssystem koordinerer med BMS for å beskytte batteriets levetid i sanntid, og mot full C&I ESS-løsning når man sammenligner skap på livssykluskostnad i stedet for overskriftskapasitet alene.
