1. Introduksjon

I BBC-teknologirapporter blir hjemmeenergilagringssystemer ofte avbildet som energiuavhengige "hjemmekraftstasjoner" - solcellepaneler på taket genererer elektrisitet om dagen, batterier leverer strøm om natten eller på regnværsdager, og adresserer elektrisitetspriser i toppdalen, nettsvingninger og til og med ekstremvær. Imidlertid er installasjon i den virkelige verden langt fra "plug-and-play". Deye (Deye, et profesjonelt merke for energilagring og vekselretter) sine lavspente litiumbatterier SE-F16 og RW-F16 (begge 16kWh LiFePO₄, 51,2V nominell), når de er paret med SUN-10K-SG05LP3-EU-SM2 (10kW-spenning trefaset), selv om de ofte er utformet for å være pålitelige med lav-, trefase-spenning. abnormiteter i faktisk kabling, kommunikasjon og parallellføring. Denne artikkelen, basert på Deye offisielle manualer, brukerfora (som DIY Solar Forum) og reelle installasjonstilfeller, analyserer fire typiske problemer og deres løsninger for å hjelpe vanlige huseiere eller installatører med å unngå fallgruver. Data kommer fra de siste produktspesifikasjonene for 2025-2026, og faktisk ytelse påvirkes av temperatur, SOC osv.

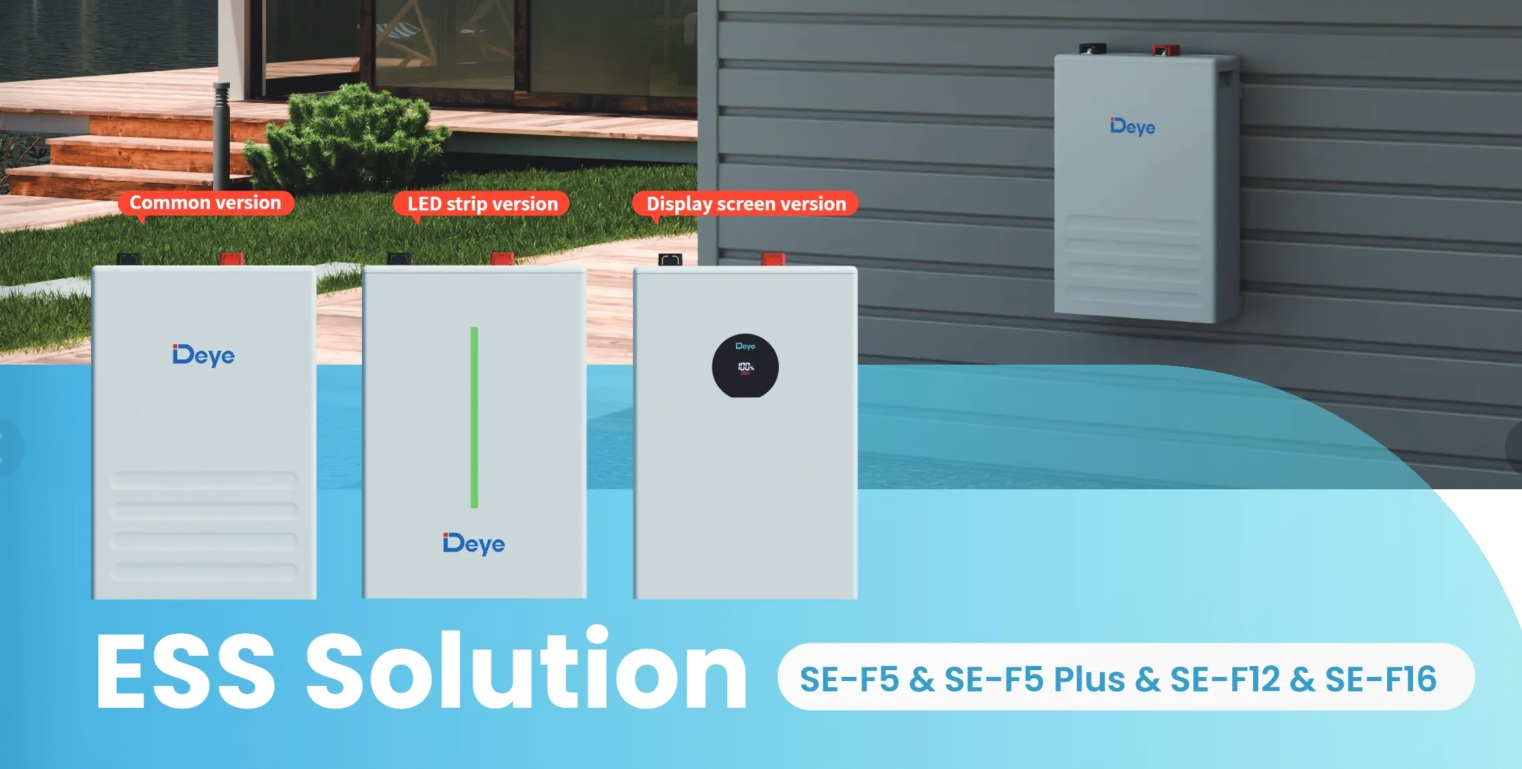

Figur 1. Offisielle bilder av Deye SE-F16-serien

2.1 Case One: BMS-kommunikasjonsfeil - "Batteriet reagerer ikke," systemet slår seg av direkte

Det vanligste smertepunktet: omformeren viser "comm./F01-F64" eller batteri-LCD-en rapporterer "W31 Batterikommunikasjonsadvarsel (PCS-kommunikasjon mislykkes)." En tysk trefaset husholdningseier installerte én SUN-10K-SG05LP3-EU-SM2 to RW-F16-enheter; etter slått på, ble omformeren gjentatte ganger alarmert, batteri SOC viste ikke, og lading/utlading mislyktes fullstendig. Årsaksanalyse: Deye-batterier har et innebygd BMS (Battery Management System) som kommuniserer med omformeren via CAN 2.0 (RJ45-port). Vanlige årsaker inkluderer:

• Kommunikasjonskabelen er ikke utstyrt med ferrittring etter behov (for langdistanseledninger anbefales det å vikle 4 omdreininger for å forhindre interferens).
• Feil ledningsrekkefølge (CAN-H/L reversert).
• Feil oppstartingssekvens (batteriservicebryter skal først slås PÅ, deretter BMS-bryter og til slutt omformeren).
• Inverter "Li-BMS"-modus er ikke satt til Deye native protokoll (eller feil valgt Pylontech eller annen tredjeparts protokoll).
• RW-F16 er den klassiske modellen; Selv om SE-F16 støtter automatisk nettverksbygging, kan fastvarefeil fortsatt utløse "Repetisjon av masteradresse" .

Praktiske løsninger:

1. Etter at du har slått av, bruk den originale CAT5E-kommunikasjonskabelen for å koble batteriets "PCS"-port til omformerens BMS CAN-port.
2. Når kommunikasjonskabelen er lang eller det er sterk elektromagnetisk interferens på stedet, må en ferrittring installeres og vikles skikkelig.
3. Før parallellkjøring, lad alle batterier til 100 % SOC for å redusere spenningsforskjellen og unngå sirkulerende strøm.
4. Gå inn i omformeren "Batterioppsett" og sett "Li-BMS"-protokollen til Deye native protokoll (vanligvis automatisk gjenkjent, eller velg 00-modus).
5. Standard oppstartssekvens: batteriservicebryter PÅ → BMS-bryter PÅ → omformerstart.
6. Hvis fortsatt unormalt, sjekk BMS-loggen via Deye-appen eller overvåkingsplattformen; kun Deye originale invertere støtter online batterifastvareoppgradering, tredjeparts invertere kan ikke utføre denne operasjonen.

Tilbakemelding fra eier: Etter å ha fulgt disse trinnene, gikk systemet tilbake til det normale innen 10 minutter, og SOC-data ble synkronisert i sanntid. Håndboken sier tydelig: for PCS-kommunikasjonsalarmer, diagnostiser via overvåkingsprogramvare først og ikke bruk systemet med feil.

2.2 Tilfelle to: Parallell batteriubalanse – en "full", en annen "sultende"

Vanlig under utvidelse av flere batterier: etter å ha parallellisert to SE-F16-enheter, fortsetter den ene å lade mens den andre SOC holder seg på 60 %, noe som resulterer i bortkastet totalkapasitet og utløser til og med "Cell voltage over difference" . En polsk villaeier (4 RW-F16 10kW inverter) fant ujevn utladningsstrøm etter parallellkjøring, med alarmer under toppbelastning. Årsaksanalyse:

• RW-F16 krever IN→OUT seriekobling; SE-F16 støtter automatisk nettverksbygging uten DIP-svitsjer, men feil kommunikasjonskabelsekvens eller adressekonflikt kan fortsatt forårsake nettverksfeil.
• Batteri SOC inkonsekvent før parallellkjøring (manuell krever strengt tatt at alle batterier er ladet til 100 % før parallellkjøring).
• Strømkabelens tverrsnitt for lite eller tilkoblingsmomentet utilstrekkelig (anbefalt 2/0 AWG, standard dreiemoment 24,5Nm).
• Inverter maksimal lade-/utladningsstrøm ikke konfigurert i henhold til total batterikapasitet: SUN-10K-SG05LP3-EU-SM2 maksimal lade-/utladningsstrøm 240A, enkel RW-F16 kontinuerlig utladningsstrøm 160A.

Praktiske løsninger:

1. Før parallellkjøring, lad hvert batteri helt til 100 % SOC separat og la dem stå i 24 timer for å sikre spenningskonsistens.
2. Kommunikasjonskabler må være strengt koblet i IN→OUT seriekobling; en enkelt enhet støtter opptil 32 parallelle enheter, med total kapasitet på opptil 512 kWh.
3. SE-F16 krever ingen DIP-bryterinnstilling; RW-F16 parallellmodus: Modus 1 for ≤15kW omformere, Modus 2 for >15kW omformere.
4. Aktiver parallellmodus i omformeren "Batterioppsett", riktig innstill total kapasitet og maksimal lade-/utladningsstrøm; enkel RW-F16 kontinuerlig strøm anbefales begrenset til innenfor 160A for å forhindre overoppheting (innebygd 125A effektbryter gir ekstra beskyttelse).
5. Overvåk individuell battericellespenning og temperaturforskjell i sanntid via Deye skyplattform eller app; sjekk umiddelbart kabler og koblinger hvis spenningsforskjellen overstiger 0,5V.

Resultat: Etter reparasjon oppnådde eieren balansert batterilading/-utlading og jevn strømfordeling, noe som økte systemets egenforbruk med 30 %. Håndboken advarer eksplisitt: i parallellmodus, hvis et enkelt batteris kontinuerlige strøm overskrider grensen, kan det føre til overoppheting eller til og med sikkerhetsrisiko

.

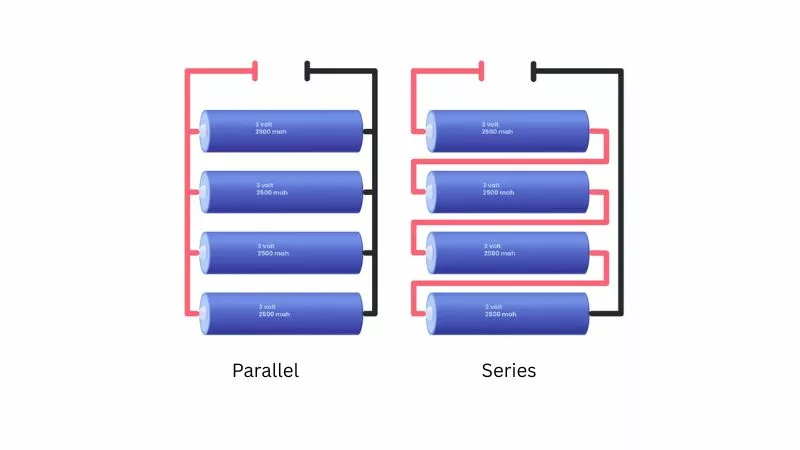

Figur 2. Skjematisk diagram av batteriparallell vs. seriekoblingsprinsipp

2.3 Tilfelle tre: Jording og DC-feil — F22/F56-alarm, sikkerhetsfare

Etter installasjon av SUN-10K-SG05LP3-EU-SM2, rapporteres F22 (mulig jording eller unormal DC-tilkobling) eller F56 (DC-bussspenning for lav) ofte. En fransk installatør støtt på sporadiske "offline"-problemer ved veggmontering av RW-F16; omformeren viste unormalt lav batterispenning (faktisk batterispenning 51V normal). Årsaksanalyse:

• Jordforbindelse upålitelig (omformerkapsling og batteri må være riktig koblet til PE-beskyttelsesjord).
• DC positivt/negativt kabelmoment ikke opp til standard (24,5Nm), eller polaritet reversert (kan direkte skade omformeren).
• RW-F16 har innebygd 125A dobbeltpolet effektbryter, SE-F16 kontinuerlig utladingskapasitet opp til 230A; når omgivelsestemperaturen er under 0 ℃, forbyr batteriets BMS lading og utløser beskyttelse.
• CT-strømtransformator installert i feil retning (i null-eksportmodus må pilen peke mot lastsiden).

Praktiske løsninger:

1. Før installasjon må du bekrefte at alle DC-kabler oppfyller momentkravene, skille positive og negative poler strengt, og aldri snu dem.
2. Inverterkapsling og batterikapsling må være pålitelig jordet til samme PE-punkt for å danne ekvipotensialforbindelse.
3. Sjekk omformerens "System Alarms"-logg; F22 er for det meste forårsaket av løse koblinger - ettertrekk for å løse.
4. Koble temperatursensoren til riktig port; unngå feilaktig innstilling av blybatterimodus.
5. Klem CT-strømtransformatoren på den tilsvarende faselinjen med pilen som peker mot lasten; trefasesystem må dekke L1/L2/L3 fullt ut.

Etter reparasjon ble alarmer eliminert og systemets UPS sømløse byttefunksjon fungerte normalt. BBC-relaterte rapporter har påpekt at dårlig jording er en av de mest skjulte sikkerhetsfarene i hjemmeenergilagringssystemer.

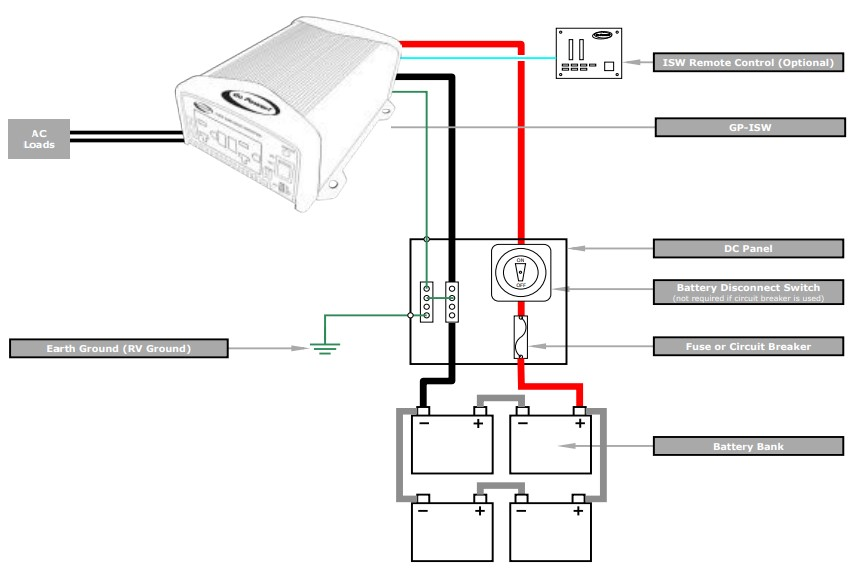

Figur 3. Komplett skjematisk diagram av inverter DC side ledninger og jording (PE/Earth Ground)

2.4 Case Four: Time-of-Use (TOU) lade-/utladingsfeil og øvre grenselås for lading

Når omformeren er innstilt med peak-dal strømpriser tidsperioder, klarer ikke batteriet å lade i henhold til tidsplanen eller bare lades opp til maksimalt 80 %. En nederlandsk bruker som paret SE-F16 fant ut at det ikke var noen lading i løpet av nattdalen, mens dagtid unormalt viste "batteriutlading". Årsaksanalyse:

• "Aktiver batteri"-alternativet feilaktig aktivert (denne funksjonen er kun for lav-SOC-batterigjenoppretting; den må deaktiveres under normal drift).
• BMS-kommunikasjon er ustabil, så omformeren kan ikke hente ekte SOC-data.
• RW-F16/SE-F16 batterifastvare støtter kun oppgradering på Deye-omformere; blanding med tredjepartsenheter som Victron forårsaker lett unormal energiflytvisning.

Praktiske løsninger:

1. I omformeren "Batterioppsett", deaktiver "Aktiver batteri"-funksjonen.
2. Aktiver "Grid Charge" og riktig innstill TOU-topp-dalperioder (f.eks. natt 00:00-06:00 dalprislading).
3. Utelukk først BMS-kommunikasjonsproblemer (se Case One).
4. Når du blander med tredjeparts omformere, bytt til manuell spenningsmodus eller kontakt Deye for å bekrefte protokollkompatibilitet.

Etter at brukeren brukte rettelsen, fulgte systemet strengt topp-dal-strategien, og strømkostnadene sank betydelig.

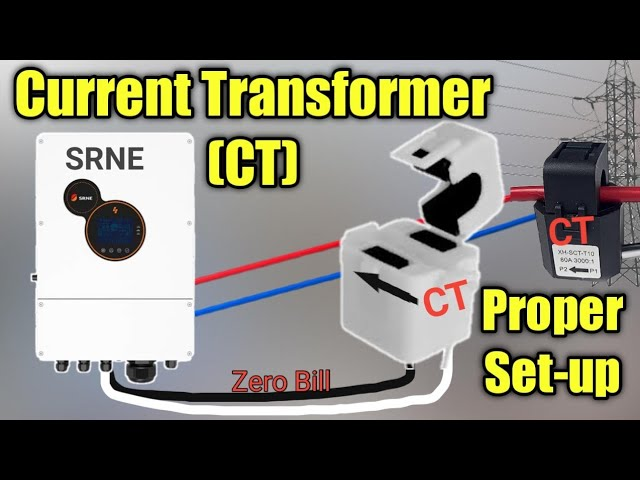

Figur 4. Riktig installasjonsskjema for CT-strømtransformator

3. Veiledning for å unngå fallgruve: Profesjonell installasjon er fortsatt viktig

Deye SE-F16 (kompakt struktur, høy strømutgang, høyere beskyttelsesgrad) og RW-F16 (innebygd effektbryter, klassisk veggmontert installasjon) er begge modne boligprodukter, med 6000 sykluslevetid og over 90 % tur-retur-effektivitet. Imidlertid er installasjonsprofesjonalitet høyst nødvendig: den må utføres av profesjonelt personell, strengt følge håndbokens spesifiserte dreiemomentstandarder, driftstemperaturområde (lading 0-55 ℃) og kommunikasjonsspesifikasjoner. De fleste installasjonsfeil stammer fra ikke-standardiserte operasjoner - kabelvalg oppfyller ikke kravene, kaotisk oppstartssekvens eller manglende balansering før parallellføring. Praktiske anbefalinger:

• Fullfør fullsystemsimulering og feilsøking før installasjon.
• Sjekk jevnlig fastvareversjon og driftslogger via Deye-appen.
• Selv om europeisk lagerlevering er effektiv, anbefales det likevel å velge lokale sertifiserte installatører.
• I ekstremvær bør du fokusere på å overvåke batteritemperaturen for å unngå hyppige utløsere av BMS-beskyttelse.

Energilagringsteknologi, som beskrevet i BBC-rapporter, beveger seg fra profesjonelle scenarier til vanlige husholdninger. Men for å virkelig oppnå husholdningens energiuavhengighet, er standardisert drift under installasjonsfasen ofte viktigere enn selve produktet. Når du støter på feil, konsulter først Deye offisielle feilreferansetabell eller kontakt offisiell teknisk støtte. Etter riktig feilsøking kan denne batteriserien fungere stabilt i mer enn 10 år, og bli en pålitelig backupenhet for grønn energi for hjemmet.
